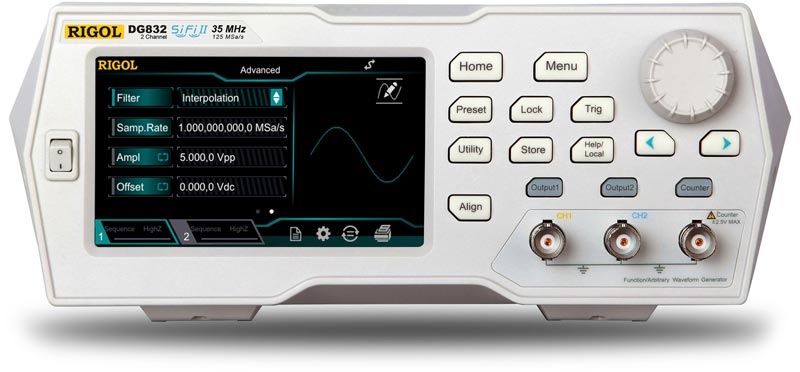

Компания Rigol Technology, Inc представила новую серию генераторов сигналов произвольной формы с сенсорным экраном DG800.


Универсальные генераторы серии Rigol DG800 выпускаются в одно и двухканальном варианте. В состав серии входят три одноканальные модели (DG811, DG821, DG831) и три двухканальных варианта (DG812, DG822, DG832) с максимальными частотами генерации 10 МГц, 25 МГц и 35 МГц. Но интересной особенностью является возможность превращения одноканальных моделей в двухканальные при помощи опции DG800-DCH.

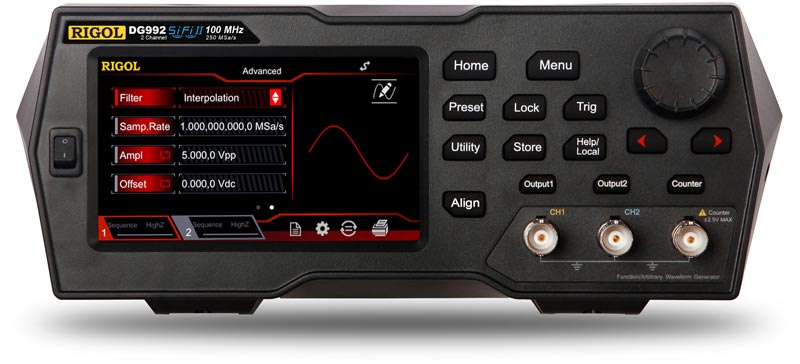

По своим характеристикам и функциональным возможностям серия DG800 является бюджетным вариантом другой, недавно выпущенной, серии универсальных генераторов сигналов произвольной формы DG900.



В таблице ниже представлены основные технические характеристики генераторов сигналов серии DG800.

    DG811 DG812 DG821 DG822 DG831 DG832
Макс. частота генерации 10 МГц 25 МГц 35 МГц
Количество каналов 1 2 1 2 1 2
Диапазон синусоидальный сигнал 1 мкГц ~ 10 МГц 1 мкГц ~ 25 МГц 1 мкГц ~ 35 МГц
прямоугольный сигнал 1 мкГц ~ 5 МГц  1 мкГц ~ 10 МГц  1 мкГц ~ 10 МГц
импульсный сигнал 1 мкГц ~ 5 МГц  1 мкГц ~ 10 МГц  1 мкГц ~ 10 МГц
пилообразный сигнал 1 мкГц ~ 200 кГц  1 мкГц ~ 500 кГц  1 мкГц ~ 1 МГц
гармоники 1 мкГц ~ 5 МГц  1 мкГц ~ 10 МГц  1 мкГц ~ 15 МГц
произвольной формы 1 мкГц ~ 5 МГц  1 мкГц ~ 10 МГц  1 мкГц ~ 10 МГц
двухтональный 1 мкГц ~ 10 МГц  1 мкГц ~ 20 МГц  1 мкГц ~ 20 МГц
PRBS 2 кбит/с ~ 10 Мбит/с 2 кбит/с ~ 20 Мбит/с 2 кбит/с ~ 30 Мбит/с
RS-232 скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
последовательность 2 кВыб/с ~ 30 Мвыб/с
Амплитуда сигнала (50 Ом) 1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 35 МГц)
Типы модуляции AM, FM, PM, ASK, FSK, PSK, PWM
Интерфейсы USB устройство, USB хост , LAN
Дисплей ЖК, 4,3" TFT, 480 х 272, 16 млн.цветов


Генераторы серии DG800, как и приборы серии DG900 имеют вертикальное разрешение 16 бит, что позволяет более надежно воспроизводить любую форму сигнала, улучшить точность воспроизведения и представление сигнала, по сравнению с традиционными 14-ти битными моделями.

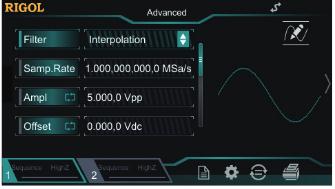

Кроме того, в новых моделях применена улучшенная инновационная технология SiFi II (Signal Fidelity),



которая обеспечивает поточечное воспроизведение сигнала практически без искажений с малым уровнем джиттера 200 пс и возможностью точного задания частоты дискретизации.



В приборах обеспечиваются мощные и гибкие возможности по формированию сигналов при помощи таких функций, как фильтрация, регулировка шага, сглаживание и интерполяция. Использование технологии SiFi II наряду с 16-ти битным разрешением позволяет добиться уникальной точности и чистоты сигнала на выходе генератора.



Новые универсальные генераторы Rigol позволяют формировать до 160 предустановленных произвольных форм сигнала, наиболее часто используемых в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других областях.



Наряду со 160-тью гармоническими формами сигнала новые генераторы, аналогично серии DG1000Z, позволяют формировать сложные сигналы с АМ, ЧМ, ФМ, АМн, ЧМн, ФМн и ШИМ модуляциями, выполнять свипирование по частоте, работать в режиме выдачи пачек импульсов и генератора гармоник до 8-го порядка.

В отличие от предыдущих серий генераторов Rigol в новых моделях предусмотрена возможность создания тестовых сигналов для предварительных испытаний, имитирующие

  • RS232-последовательности

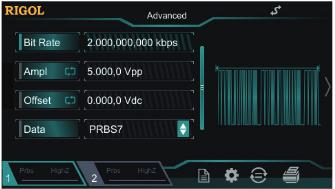

  • псевдослучайные последовательности (PRBS)

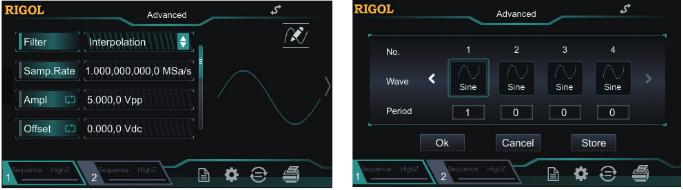

  • создавать и редактировать другие полные последовательности

  • выводить двухтональные сигналы



Расширить возможности по формированию сложных сигналов можно за счет комбинирования и наложения различных сигналов и последовательностей с разных каналов.

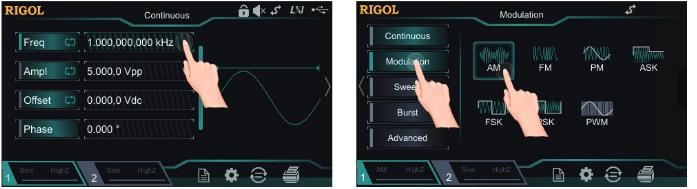

Еще одной инновацией в генераторах Rigol серий DG800 и DG900 стало использование в приборах цветного 4,3 дюймового тачскрин дисплея с полным сенсорным управлением



Генераторы Rigol серии DG800 и DG900 имеют оригинальный компактный дизайн с новой конструкцией системы тепловыделения, обеспечивающее устойчивое функционирование приборов в различных условиях эксплуатации.

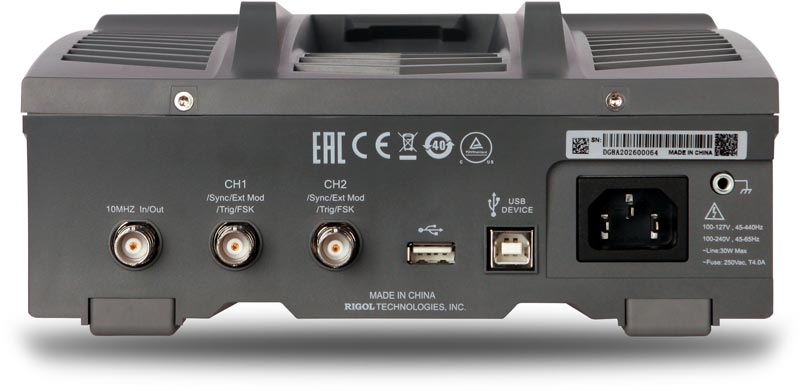

Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, расположенных на задней панели прибора, в том числе: USB device, USB host с возможностью управления по GPIB при помощи подключаемого опционального адаптера USB-GPIB. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
