RSA306B

Техническое описание

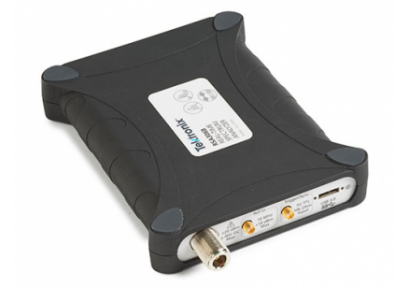

Компания Tektronix, ведущий производитель контрольно-измерительного оборудования в мире, объявила о выпуске новой модели USB-анализатора спектра Tektronix RSA306B.



Новый прибор обеспечивает высокую производительность, позволяющую быстрее обнаружить радиочастотные помехи при цене в два и более раз ниже, чем обычный анализатор спектра.

Новый USB-анализатор спектра Tektronix RSA306B выделяют такие параметры, как:

  • Мощность— возможности анализа в режиме реального времени в полосе частот от 9 кГц до 6,2 ГГц
  • Портативность— USB-анализатор спектра готов к подключению к ПК по USB 3.0
  • Доступность— цена более чем в два раза ниже, чем на обычную установку, а также бесплатное программное обеспечение для анализа сигналов SignalVu-PC
  • Поддержка, которой можно доверять - гарантия Tektronix с всемирной поддержкой известного бренда.

Технические возможности, заложенные в анализаторе спектра Tektronix RSA306B открывают перед пользователем широкие преимущества при анализе сигналов

Особенности Преимущества
Диапазон частот от 9 кГц до 6,2 ГГц Охватывает все от радиопомех по цепи питания до новейших стандартов WLAN. Теперь вы можете позволить себе анализатор, который покажет весь спектр работ.
Характеристики окружающей среды, ударов и вибрации Mil-Std 28800 класс 2 Для эксплуатации внутри помещений и за их пределами в тяжелых условиях
Полоса пропускания 40 МГц Для векторного анализа широкополосных сигналов в соответствии с современными стандартами и для анализа широкополосных сигналов в реальном времени.
Программа SignalVu-PC с 17 стандартами анализа спектра и сигнала То же программное обеспечение для анализа, которое используется на высокопроизводительных анализаторах сигнала и осциллографах Tek, дает вам уверенность и гибкость при выполнении измерений, необходимые для решения любой проблемы.
Стандарт спектра/спектрограммы DPX в реальном времени Снижает время поиска и обнаружения переходных состояний и помех. Быстрое решение наиболее сложных проблем.
Опции, обеспечивающие преобразование, воспроизведение зарегистрированных сигналов, определение профиля и классификацию сигнала Уменьшает время управления спектром и обнаружения помех.
Опции, обеспечивающие измерения для LTE, Bluetooth, APCO 25, WLAN и универсальный анализ модуляции Обеспечивает определение характеристик и сертификацию прибора в соответствии с современными стандартами.
В комплекте интерфейс прикладного программирования  Прямое управление RSA306B позволяет передать данные программам для дальнейшего анализа. Включает драйвер Matlab с поддержкой для инструментального ящика.
Потоковый захват на диск Запись продолжительных событий без пауз помогает при устранении неисправностей и поиске помех



Новый анализатор спектра Tektronix RSA306B работает с SignalVu-PC, мощной программой, которая является основой анализаторов сигнала Tektronix.
Элементы управления программного обеспечения анализатора спектра непрерывно собирают данные и обновляют измерительные экраны.



Базовая версия поставляется бесплатно вместе с продуктом, но пользователь может добавить опции для тестирования Bluetooth, WLAN, соответствия P25, анализа импульсов и модуляции, чтобы приспособить программу под ваши задачи.

RSA306B с бесплатной версией SignalVu-PC предоставляет множество стандартных возможностей:

Возможность Описание
Анализатор спектра Диапазон от 100 Гц до 6,2 ГГц, 3 кривых + математическая кривая и спектрограмма, 5 маркеров с мощностью, относительной мощностью, интегрированной мощностью, плотностью мощности и функциями дБн/Гц

Спектр DPX/спектрограмма Отображение спектра в реальном времени со 100 % вероятностью перехвата сигналов 100 мкс с размахом до 40 МГц
Спектр Swept DPX для непревзойденной точности измерения спектра во всем диапазоне частот 6,2 ГГц
Амплитуда, частота, фаза относительно времени Основные функции векторного анализа
РЧ I и Q относительно времени Основные функции векторного анализа
Временной обзор/навигация Позволяет легко настраивать время сбора и анализа для углубленного анализа в нескольких областях
Спектрограмма Анализ и повторный анализ сигнала на 2- или 3-мерной каскадной диаграмме
Анализ АМ, ЧМ, ФМ Измерение ключевых параметров АМ, ЧМ, ФМ
Перехват АМ/ЧМ Прослушивание и запись сигналов ЧМ и АМ в файл
Измерение паразитного сигнала Предельные определяемые пользователем линии и области обеспечивают автоматическое тестирование нарушения спектра во всем диапазоне прибора
Маска спектра излучения Заданные пользователем или соответствующие стандартам маски
Занимаемая полоса частот Измерение 99 % точек понижения мощности, -xдБ
Мощность канала и ACLR Параметры переменного канала и прилегающего/обходного канала
CCDF Комплементарная интегральная функция распределения представляет статистические различия в уровне сигнал


Благодаря опциональным возможностям пользователю также доступно:

  • анализ модуляции (27 видов модуляции, в том числе: 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK);

  • APCO P25 измерения;


  • Анализ сетей WLAN 802.11 a/b/g/j/p, 802.11 n, 802.11 ac;


  • Привязка к карте и анализ мощности сигнала;


  • Измерения параметров аудиосигналов AM/FM/PM/Direct, в том числе SINAD, THD;


  • Воспроизведение файлов зарегистрированных сигналов
  • Классификация и определение профиля сигнала
  • Измерения времени установки (частота и фаза)
  • Измерения Bluetooth Basic LE TX SIG
  • РЧ-измерения нисходящего канала LTE (eNB)
  • Расширенный анализ сигналов, включая импульсные измерения;
  • Преобразование и уровень сигнала
