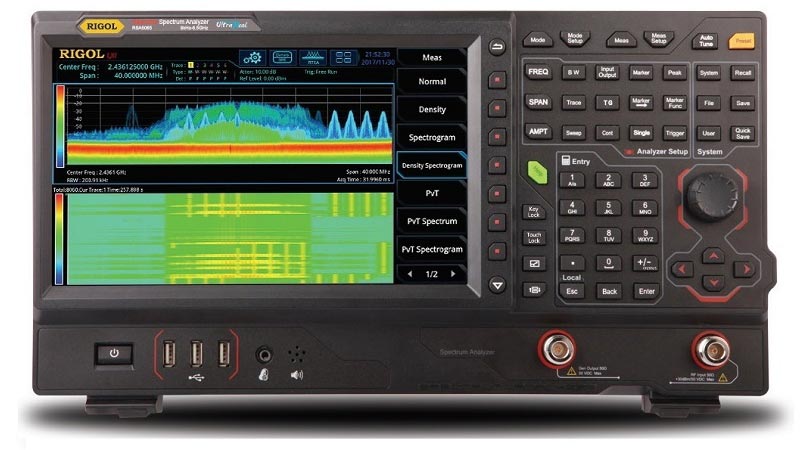

RSA5032-TG

Анализаторы спектра Rigol

ООО "Элаcо" дистрибьютор торговой марки Rigol

RSA5032-TG

Техническое описание

Компания Rigol Technologies выпустила новую линию продуктов - анализаторы спектра реального времени серии RSA5000.

К настоящему времени в новую серию входят четыре модели с максимальной частотой 3,2 ГГц (RSA5032 и RSA5032-TG) и 6,5 ГГц (RSA5065 и RSA5065-TG).

Новые анализаторы Rigol RSA5000 могут работать как в режиме обычного анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA)



Анализатор спектра (GPSA)
  • Средний уровень собственного шума DANL:
    -145 дБм (без п/у), -165 дБм (с п/у, опция);
  • Низкий уровень фазового шума
    -115 дБн/Гц (@ 1 МГц;); -95 дБн/Гц (@ 1 кГц;);
  • Фильтры RBW и видео от 1 Гц до 10 МГц;
  • Фильтры ЭМС и квазипиковый детектор;
  • Диапазон измерения от DANL до +30 дБм;
  • Трекинг-генератор от 100 кГц до 3,2 ГГц (RSA5032-TG)
    и 6,5 ГГц (RSA5065-TG).

Анализатор спектра реального времени (RTSA)
  • Полоса анализа 25 МГц (до 40 МГц опция)
  • Гарантированный захват сигналов 100% POI
    длительностью 7.45 мкс
  • Скорость обработки до 146484 преобразований
    в секунду
  • Шесть окон БПФ
  • 7 режимов визуализации
  • Расширенная система запуска и частотные маски

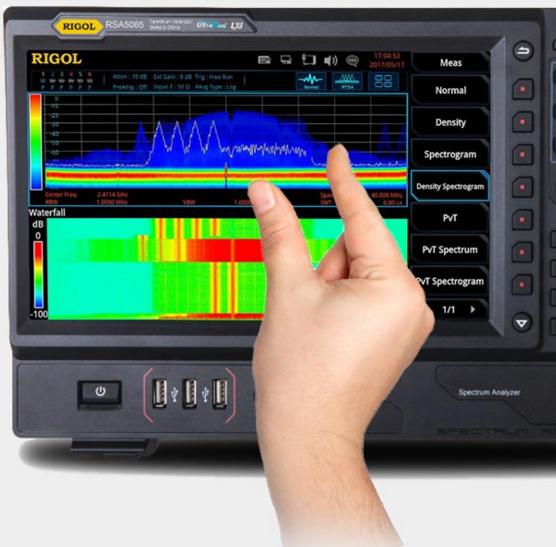

Новые анализаторы спектра реального времени Rigol RSA5000 серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей

Кроме сенсорного управления пользователь может использовать и стандартные способы кнопками и регуляторами, так и при помощи подключаемой USB мышки или клавиатуры. Для дистанционного управления, сохранения, отображения и передачи данных новые анализаторы имеют четыре порта USB Host, по одному USB Device, LAN с поддержкой LXI Core 2011 и HDMI.

Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.
Кроме стандартных однооконных режимов визуализации RSA5000 позволяет отображать и два окна с разными видами на одном дисплее одновременно .

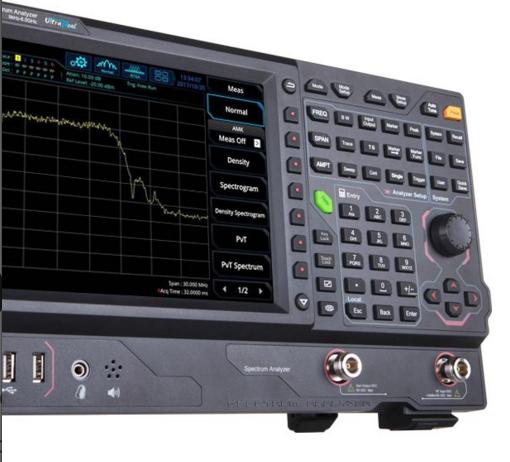

Normal (Обычный спектр)

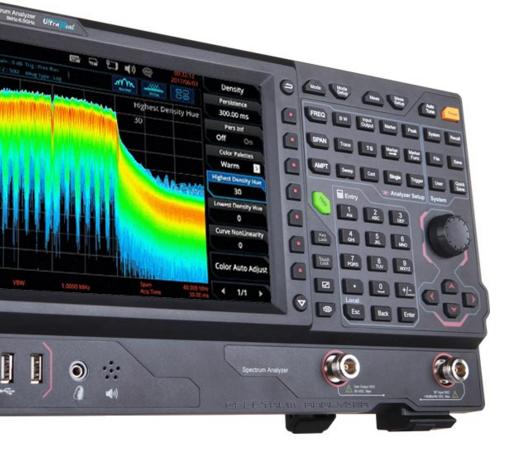

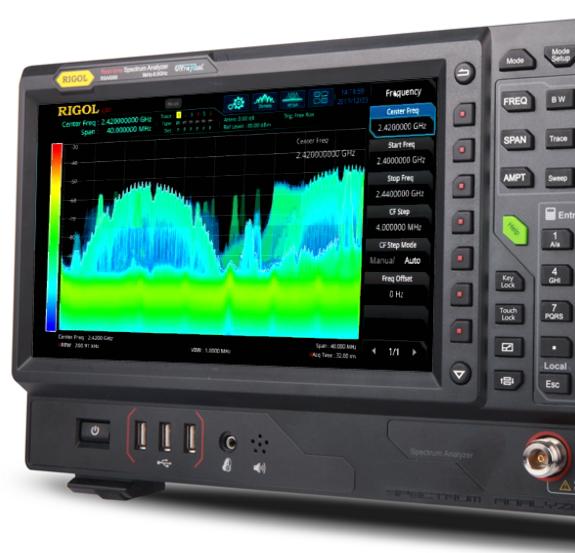

 Density (Спектральная плотность)

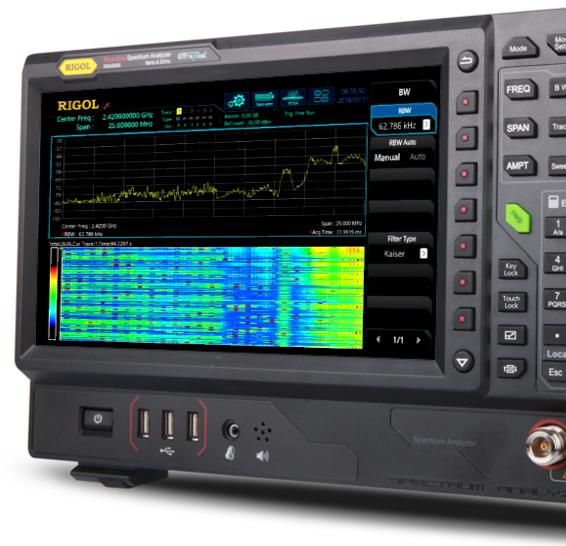

Spectrogram (Спектрограмма)

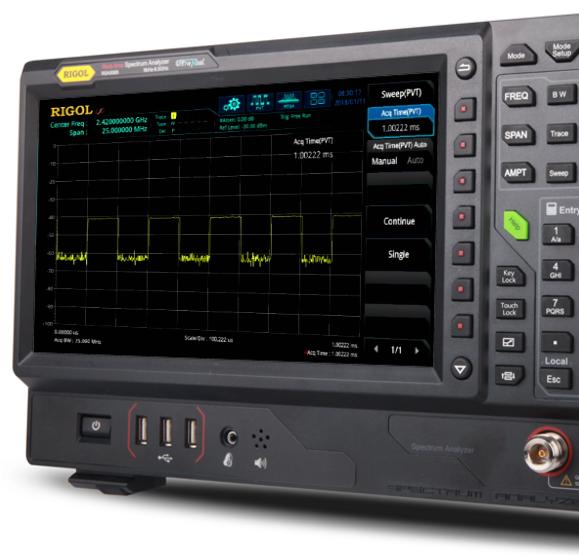

Power versus Time PvT
(Распределение мощности во времени)

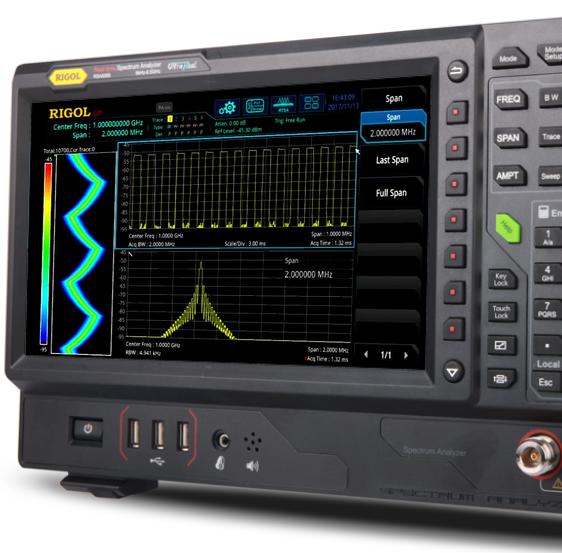

PVT& Spectrogram

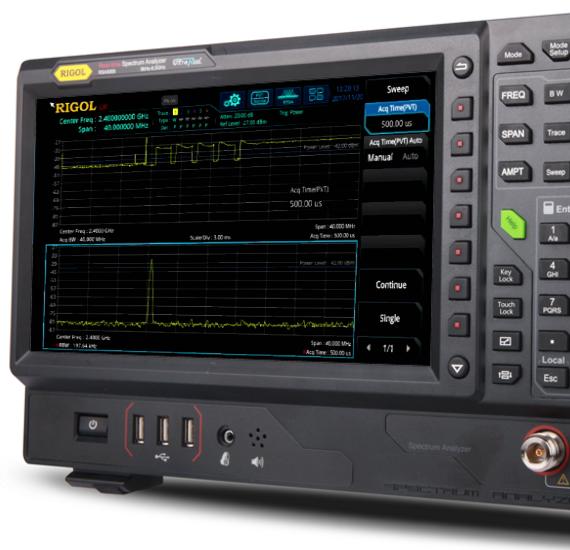

PVT& Normal

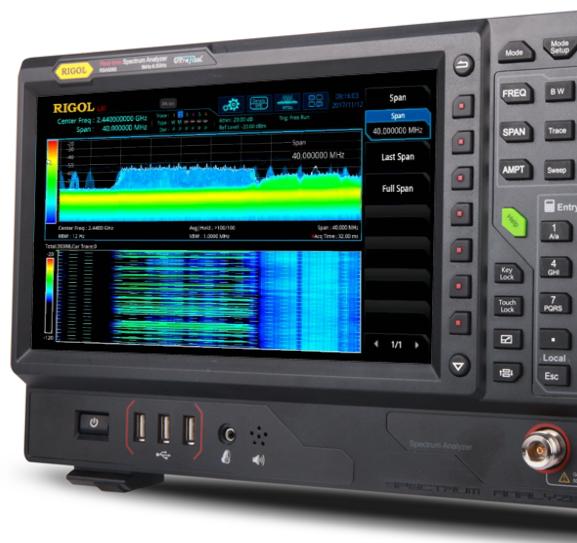

 Density& Spectrogram

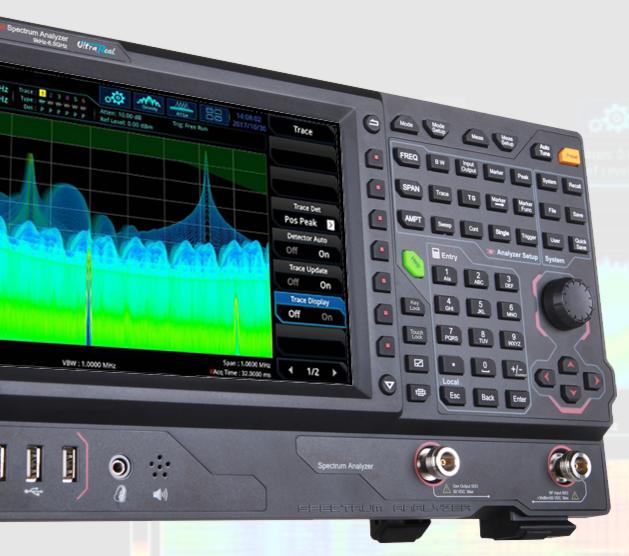

Во всех семи видах визуализации анализатор спектра Rigol RSA5000 имеет возможность запуска по частотной маске (FMT), что позволяет быстро захватывать и отображать кратковременные и спорадичные события



Новые анализаторы спектра реального времени Rigol RSA5000 - это мощные инструменты для анализа и отображения спектров в реальном масштабе времени, которые позволяют гарантированно захватывать даже кратковременные события.
