ADG-4351

Генераторы ВЧ Актаком

ADG-4351

Техническое описание

Представляем новый высокочастотный генератор Актаком ADG-4351.

По своим техническим характеристикам ADG-4351 ни в чем не уступает, а даже превосходит АНР-4300. Улучшились технические характеристики, добавлены новые функции, расширен диапазон.

Как и АНР-4300, ADG-4351 построен с использованием технологии прямого цифрового синтеза DDS и предназначен для формирования синусоидальных сигналов высокой частоты. В обоих моделях применяется опорный генератор TCXO 10.000 МГц, а коэффициент температурной стабильности составляет всего: ±2,5 ppm.
Использование DDS технологии позволяет обеспечить высокую точность установки частоты и линейность генерируемого сигнала с малым уровнем искажений, быстрый переход с одной частоты на другую и ряд других возможностей.

В чем основное различие ADG-4351 от АНР-4300

1. Диапазон частот.

У ADG-4351 он составляет от 9 кГц до 350 МГц с разрешением 1 Гц. Напомним, что у АНР-4300 диапазон установки частоты был от 100 кГц...300МГц.

2. Диапазон амплитуд выходного сигнала.

У ADG-4351: нормировано от -117 дБм до + 13 ДБм (0,3 мкВскз… 1 Вскз) с возможностью установки от -127 дБм (0,1 мкВскз). У АНР-4300: от -105 дБм до + 13 ДБм (1,3 мкВскз… 1 Вскз) с возможностью установки от -127 дБм .

3. Формирование модулированных сигналов. Кроме амплитудной (АМ) и частотной (ЧМ) модуляции, а также частотной манипуляции (ЧМн), что позволял формировать АНР-4300, в новом генераторе ADG-4351 имеется возможность формирования сигналов с фазовой модуляцией (ФМ) и манипуляцией (ФМн).

 4. Сохранение/вызов из памяти. У ADG-4351 стала доступной возможность сохранения настроек во внутреннюю память с последующим их вызовом

5. Интерфейсы. К интерфейсу RS-232 у ADG-4351 добавился USB

6. Управление. Использование двухстрочного ЖК дисплея в АНР-4300 накладывало некоторые ограничения на пользовательский интерфейс управления. Он был достаточно неудобен, а экран - не полностью информативен.

У ADG-4351 ситуация совсем иная. Управление стало заметно проще, а экран стал графический с поддержкой формы сигнала, что значительно улучшило наглядность отображения сконфигурированного сигнала.

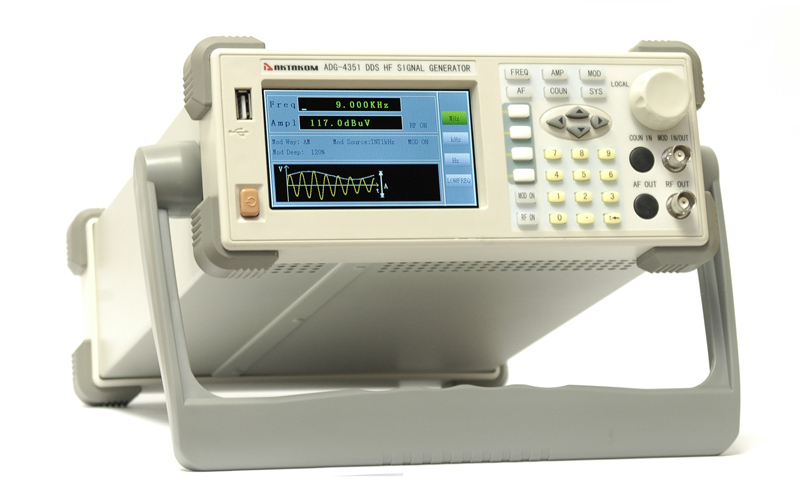

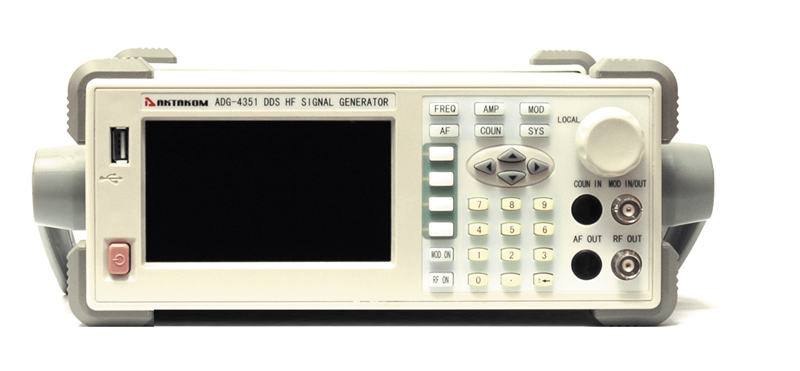

7. Дизайн. Наглядно видно, что дизайн передней панели у ADG-4351 более современный и "приятный"



https://elaso.com.ua/uploads/side-img/ADG-4351.jpg

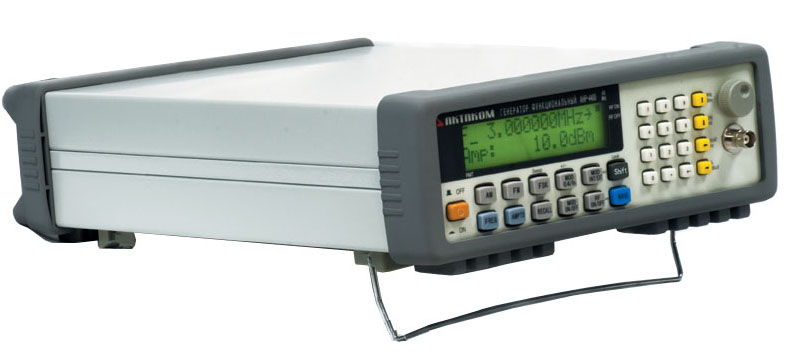

, чем у АНР-4300
