Органы управления измерителя RLC АМ-3026

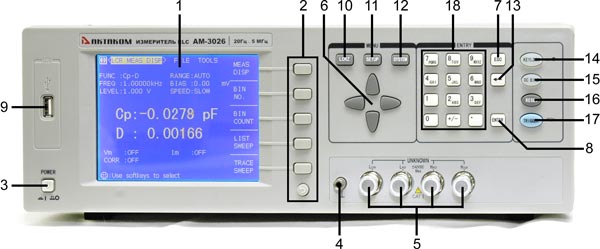

Передняя панель

1. Жидко-кристаллический индикатор
2. Экранные кнопки для управления и выбора параметров, соответствующих экранному меню. Круглая программная кнопка внизу экрана выполняет следующие действия:
   – При отображении в области экранных кнопок индикатора: «More» – сменяет экранную страницу.
   – При отображении в области экранных кнопок индикатора: «Esc» – закрывает экранную страницу.
3. Кнопка влючения и выключения прибора
4. Терминал заземления.
5. Терминалы подключения объекта измерений.
   UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
   HD (HCUR): Терминал высокого тока
   HS (HPOT): Измерительный терминал высокого потенциала
   LS (LPOT): Измерительный терминал низкого потенциала
   LD (LCUR): Терминал низкого тока
6. Кнопки управления курсором
7. Кнопка ESC. Нажатие на кнопку Esc отменяет ввод данных или переводит прибор на более высокий уровень меню.
8. Кнопка ENTER. Данная кнопка прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора (информационная строка в нижней части дисплея).
9. Разъём USB. Служит для подключения флеш-памяти для сохранения и вызова файлов (максимальный объём – 2 Гб.)
10. Кнопка меню LCRZ используются для отображения настроек и результатов измерений
11. Кнопка меню SETUP применяется для управления параметрами измрений
12. Кнопка меню SYSTEM применяется для управления состоянием дополнительных параметров измрения
13. Кнопка ← (BACKSPACE). Нажатие на кнопку ← стирает один последний введённый символ
14. Кнопка KEYLOCK блокирует кнопки прибора от случайного нажатия
15. Кнопка DC BIAS используется для активации или отключения режима выдачи постоянного смещения
16. Кнопка RESET. Нажатие на кнопку RESET сбрасывает введённые настройки
17. Кнопка TRIGGER. Нажатие данной кнопки активирует ручной режим запуска измерний (MANual)
18. Цифровые кнопки предназначены для ввода цифровых значений в прибор.

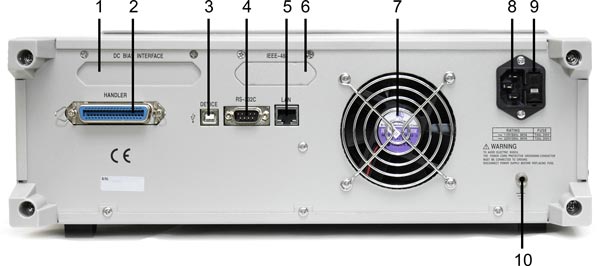

Задняя панель

1. Разъём подключения источника постоянного смещения (Опция)
2. Разъём подключения интерфейса HANDLER (Опция)
3. Разъём подключения интерфейса USB (DEVICE)
4. Разъём подключения интерфейса RS-232C
5. Разъём подключения интерфейса LAN
6. Разъём подключения интерфейса GPIB (Опция)
7. Решётка вентилятора
8. Разъём подключения шнура питания
9. Держатель предохранителя
10. Терминал заземления
