Я6-130
Измерители электромагнитного поля Питон
Я6-130
Краткие характеристики
Применяется в задачах передачи аналоговых сигналов по оптическому каналу. Используется при решении задач электромагнитной совместимости, электромагнитной безопасности, радиоконтроля, а также при измерении диаграммы направленности антенн. Оптическая развязка позволяет исключить влияние кабеля на результат измерения электрических аналоговых сигналов на длинах до 100 м. Входит в состав приемника измерительного с оптической развязкой входного сигнала П5-45.
Габариты :
- Лазерный модуль 160х85х57 мм.
- Приемник оптический 110х95х40 мм.
- Оптоволокно от10 м до 100 м.
- Масса не более:
- Лазерный модуль 1,1 кг.
- Приемник оптический 0,6 кг.
- Оптоволокно 0,1 кг.
Технические характеристики:
- Диапазон частот от 0.5 МГц до 3000 МГц.
- Диапазон измеряемых уровней гармонических сигналов (при отношении сигнал/шум не менее 10), спектральная плотность шума, уровни нелинейных искажений:
|
Диапазон частот, МГц |
Диапазон входных уровней, дБм |
Спектральная плотность шума не более, Вт/Гц |
Уровни нелинейных искажений(относительно первой гармоники) |
|
|
Вторая гармоника, дБ |
Третья гармоника, дБ |
|||
|
0,5…100 |
-5…-60 |
1,5*10-16 |
-30 |
-40 |
|
100…1000 |
-5…-60 |
1,5*10-16 |
-25 |
-35 |
|
1000..3000 |
0…-40 |
3*10-15 |
-25 |
-40 |
- При входных уровнях, превышающих заданный порог по нелинейности, для уменьшения нелинейных искажений производится автоматическое включение внутреннего аттенюатора лазерного модуля. При входных уровнях, не превышающих заданный порог по нелинейным искажениям, для увеличения отношения сигнал/шум, внутренний аттенюатор отключается.

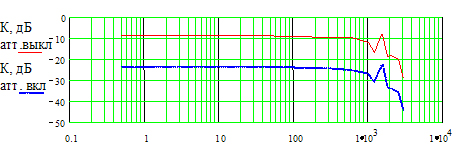

- Коэффициент передачи при выключенном и включенном внутреннем аттенюаторе:
- Коэффициент стоячей волны не более 2,0.
- Пределы допускаемой абсолютной погрешности коэффициента передачи ±2,0 дБ.
- Диапазон рабочих температур -20 oС…+50 oС
