Группа компаний «ПиТОН» представляет модернизацию Измерителя П3-41 с расширенным выводом информации. За 8 лет эксплуатации П3-41 пользователями в разных регионах России, Дальнего и Ближнего зарубежья, при решении разного класса измерительных задач, были сформулированы дополнительные требования к прибору, которые были реализованы в усовершенствованной конструкции.
   При включении прибора запускаются 8 независимых программ:
- измерение текущих значений напряженности и ППЭ с установкой времени обновления текущих результатов пользователем от 1 до 6 сек.,
- измерение средних и максимальных значений напряженности и ППЭ с установкой времени усреднения от 1 до 60 мин.,
- измерение экспозиций напряженности и экспозиции ППЭ.
    В процессе измерения на ЖКИ выводятся:
1. При измерении текущих значений:
- значение напряженностей и ППЭ,
- текущее время
2. При измерении средних и максимальных значений:
- максимальные или средние величины напряженности или ППЭ за предыдущий временной интервал измерения,
- временной интервал усреднения,
- текущее значение временного интервала усреднения.
3. При измерении экспозиции:
- значение экспозиции напряженности или экспозиции ППЭ
- время, за которое происходит измерение экспозиции.

   В процессе всех измерений на табло ЖКИ высвечивается номер используемого антенного преобразователя (АП) и значение рабочей частоты, по которой происходит коррекция частотной характеристики АП.

   При включении кнопки «Режим измерения» запускается 2 дополнительные программы:
- поиск с дискретностью 120 мсек максимального значения напряженности, при этом происходит фиксация максимума и текущего времени, когда этот максимум достигнут, а также производится индикация текущего времени поиска,
- измерение компонент напряженности поля по 3 взаимно-ортогональным направлениям x, y, z.

Дополнительно в настройки прибора введены: настройка контрастности буквенно-цифровых обозначений, а также принудительное включение и выключение подсветки ЖКИ. При работе прибора в режиме дежурства отключение подсветки ЖКИ увеличивает длительность непрерывной работы с 85 до 140 часов. Процесс измерения и управления прибором может осуществляться с ПК с использованием оптоволоконного кабеля, длиной от 10 до 100 м через USB-стык. В ПО ПК введена опция самописца – отображение и фиксация нужных пользователю результатов измерений с интервалом 1 сек. Все максимальные и средние значения напряженности за выделенный оператором интервал времени заносятся в память процессора прибора с привязкой к реальному времени и могут отображаться на экране ПК. Прибор осуществляет визуальное и звуковое оповещение пользователя при достижении одного или нескольких уровней ПДУ напряженности, ППЭ, экспозиции, вводимых пользователем в ПК.

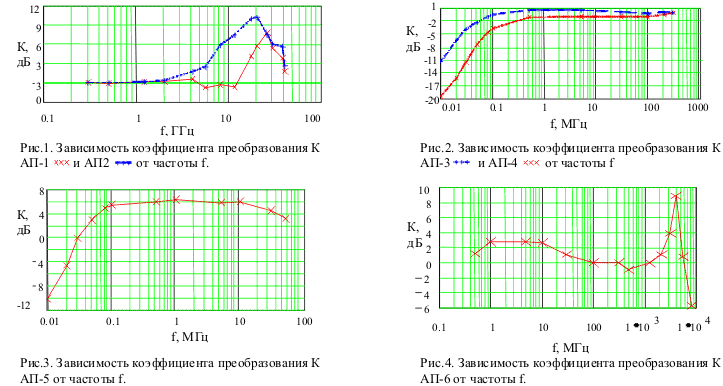

При использовании П3-41 достаточно часто необходимо измерить уровень излучения от источников с разными частотами, работающими в одной территориальной области. В этом случае следует руководствоваться следующим. Типичные частотные характеристики антенных преобразователей АП-1…АП-6 представлены на Рис.1 …Рис.4.

Частотные характеристики коэффициента преобразования К антенных преобразователей имеют достаточно хорошую равномерность на следующих частотах:

1. АП-1 на частотах от 0,3 до 11,5 ГГц (неравномерность не более 4 дБ)

2. АП-2 на частотах от 0,3 до 5,6 ГГц (неравномерность не более 4 дБ)

3. АП-3 на частотах от 0,1 до 300 МГц (неравномерность не более 5 дБ)

4. АП-4 на частотах от 0,1 до 300 МГц (неравномерность не более 4 дБ)

5. АП-5 на частотах от 0,1 до 30 МГц (неравномерность не более 4 дБ)

6. АП-6 на частотах от 0,5 до 2000 МГц (неравномерность не более 5 дБ)

Это обстоятельство позволяет корректно проводить конкретным антенным преобразователем измерения уровней электромагнитных излучений от источников, одновременно работающих в указанных частотных диапазонах.

При практическом использовании Измерителя в его процессор необходимо ввести приоритетную частоту источника, имеющего максимальный сигнал (создающий максимальное значение плотности потока энергии (ППЭ) или напряженности (Е или Н) в месте измерения). В этом случае произойдет суммирование ППЭ этого источника (или квадрата значений напряженности) и   значений ППЭ (или квадратов значений напряженности) источников, работающих в этом диапазоне частот, с относительной дополнительной погрешностью соответствующей неравномерности величины К (обычно в пределах ±45% для ППЭ или 20% для напряженности). Для диапазона частот от 11,5 до 40(60) ГГц источники излучения обычно имеют направленный характер, поэтому их следует измерять индивидуально, вводя каждый раз в процессор Измерителя частоту источника сигнала.
