АТК-5307
Измерители сопротивления заземления Актаком
АТК-5307
Техническое описание

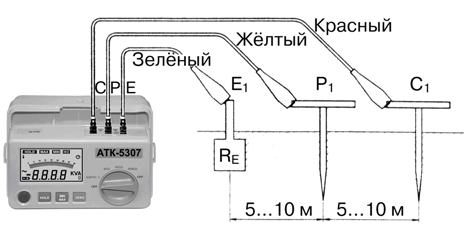

Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?
|
При помощи красного, желтого и зеленого проводов соедините разъемы С, Р и Е с вспомогательными электродами С1, Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.
Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний. Убедитесь, что провода Е, Р и С подключены правильно. Установите переключатель диапазонов на нужную шкалу сопротивления, нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения сопротивления заземления. Если на ЖКИ появился символ |
, это означает, что либо провода отсоединились, либо сопротивление заземления дополнительного электрода слишком высокое. Следует проверить соединение С1 и Е1, либо снизить сопротивление заземления до соответствующего уровня, чтобы измерение сопротивления заземления было точным. Это можно сделать, изменив расположение вспомогательного электрода заземления, либо смочив землю водой.Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?
|
При помощи желтого и зеленого проводов соедините разъемы Р и Е с вспомогательным электродом Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.
Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний. Убедитесь, что провода Е и Р подключены правильно. Установите переключатель диапазонов в положение «EARTH V», нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения измеренного напряжения. |

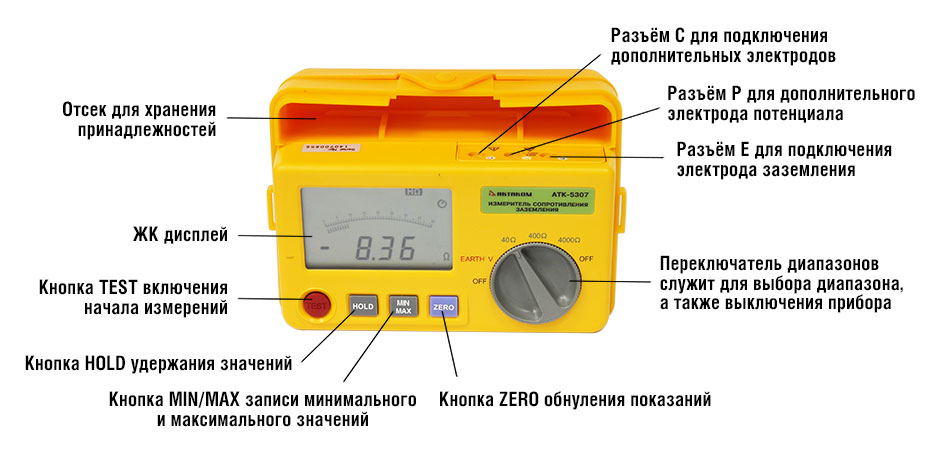

Описание органов управления измерителя сопротивления заземления АТК-5307
