Программируемый импульсный тестер обмоток АМ-3083 АКТАКОМ обеспечивает высокоскоростную обработку измерений. Он просто незаменим при проведении пуско-наладочных, планово-предупредительных и ремонтных работ на производстве и организации исследований в лабораторных условиях. И всё это по цене значительно ниже аналогов.

Прибор оснащён удобной панелью управления, в которую входят кнопки перемещения курсора, вызова рабочего экрана, меню измерений и системного меню, ввода и редактирования числовых значений и имён файлов. Особенностью данного прибора является наличие удобного многофункционального меню с правой стороны экраны для управления доступными параметрами в разных режимах работы.

Функциональные возможности АМ-3083

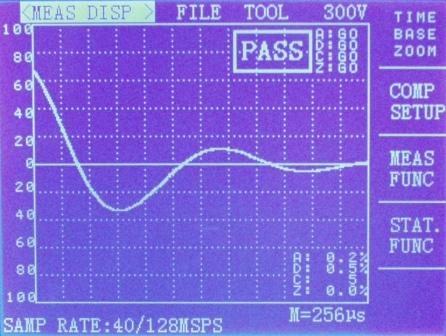

Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:

• Сравнение по размеру площади (AREA SIZE)

Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями.

• Сравнение по отличию площадей (DIFFERENTIAL AREA)

Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем.

• Сравнение коронного разряда (CORONA DISCHARGE)

АМ-3083 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла).

• Сравнение по отличию периодов (PHASE DIFFERNTIAL)

АМ-3083 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.

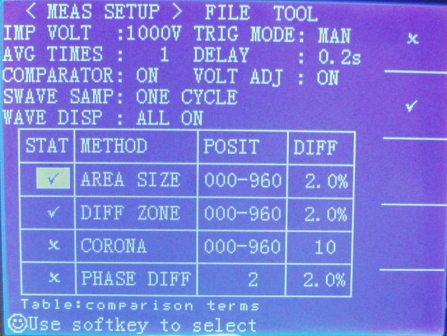

Меню настройки параметров измерений позволяет выбрать один или несколько способов тестирования, цикличность испытаний, указать область сравнения эталонной и текущей осциллограмм, допустимое значение разницы между сигналами, выставить величину выходного импульсного напряжения, режим синхронизации, уровень запуска и длительность задержки.

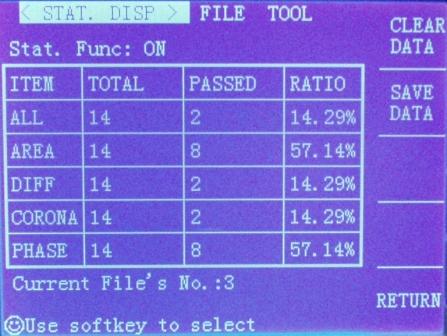

После проведения каждого теста или серии тестов предусмотрена возможность сохранить полученные результаты в файл и получить статистику результатов серии испытаний. USB-диск может быть присоединен для сохранения эталонных колебаний и измерительных параметров. Функция загрузки из файла позволяет хранить целую базу эталонных характеристик и оперативно проводить испытания разного оборудования.

Прибор полностью поддерживает удалённое управление по интерфейсам RS-232 (встроен в прибор) и GPIB (опция) с помощью стандартных команд для программируемых приборов SCPI.

Технические характеристики

• Выходное импульсное напряжение: 300 В…3000 В
• Разрешение 50 В
• Тестовый импульс энергии: < 90 мДж
• Индуктивность: от 10 мкГн
• ЖК-дисплей, 320х240 точек
• Область отображения формы сигнала: 240х200 точек
• Входное сопротивление: 10 МОм
• Скорость измерения:
  • 5.5 измер./сек. (Дисплей формы сигнала выключен)
  • 3.3 измер./сек. (Дисплей формы сигнала включен)
• Измерение формы сигнала: напряжение, время, частота
• Графическое отображение формы сигнала
• Функция ZOOM для обработки диаграмм
• Внутренняя память на 60 значений, более 500 значений на USB–диск
• Функция вывода статистики полученных данных
• Режим синхронизации: внутренний/ручной/External/Bus
• Программируемый уровень запуска
• Интерфейсы: RS-232, Handler, GPIB(опция)
• Блокировка клавиатуры паролем
• Рабочая температура: 0...+40 °С при относительной влажности не более 90 %
• Питание: 198 В…242 В (47,5 Гц…63 Гц)
• Мощность: 40 ВА
• Габаритные размеры: 350х135х400 мм
• Масса: 7,2 кг
• Габариты в упаковочной таре 500х280х530, вес 10,1 кг.

Стандартная комплектация

• Импульсный тестер обмоток
• Высоковольтные тестовые выводы - 2 шт.
• Педаль ножная
• Сетевой кабель
• Запасные плавкие предохранители (1 A) - 2 шт.
• Эксплуатационный документ

Дополнительная комплектация

• Плата интерфейса GPIB / IEEE-488
• Плата интерфейса SCANNER
