HIOKI SM8220

Краткие характеристики
  • Легко читаемый цифровой псевдо-аналоговый ЖК-дисплей
  • Функции: таймер, компаратор, дистанционный запуск, блокировки высокого напряжения (HV-EN)
  • Дополнительный функции, расширяемые с помощью опций
  • Интерфейс RS-232 для связи с ПК
  • Широкий выбор электродов для измерений сопротивления различных объектов, материалов и веществ

Описание

Тераомметр цифровой 20000 ТОм для измерений электрического сопротивления изоляции с высокими изолирующими свойствами, прямые измерения сопротивления изоляции, поверхностного, объемного, удельного сопротивления материалов и веществ. 1000 В

Тераомметр SM-8220 - это наиболее совершенный измерительный прибор с верхним диапазоном измерений в области петаОм -  до 2 × 1016 Ом (при 1000 В). Комбинированный цифровой и аналоговый дисплей является последним эволюционным шагом, объединяющим ряд тераомметров HIOKI с новейшей технологией. Этот универсальный тераомметр выполняет различные измерения изоляции, для которых требуются измерительные напряжения от низкого до высокого и в которых измеряются сопротивления от низкого до сверхвысокого. Тераомметр позволяет безопасно и надежно измерять объемное и поверхностное сопротивление, используя испытательные приспособления для плоских образцов, такие как SME-8310.

Модель тераомметра

SM-8220

Диапазон измерений сопротивления
изоляции при выходном напряжении
постоянного тока от 5 В до 1000 В

5 В

-

10 В

5 ×104…2 ×1014 Ом

15 В

-

25 В

1,25 ×105…5 ×1014 Ом

50 В

2,5 ×105…1 ×1015 Ом

100 В

5 ×105…2 ×1015 Ом

250 В

1,25 ×106…5 ×1015 Ом

500 В

2,5 ×106…1 ×1016 Ом

1000 В

5 ×106…2 ×1016 Ом

Предел допускаемой основной погрешности измерений

±10 % (десятикратное мин. значение для каждого диапазона при 20 °C)
кроме диапазона 108 для SM-8220, для которого погрешность составляет ±20 %

Выходной ток

макс. 50 мА

макс. 2 мА

Дисплей

ЖК-дисплей (цифровой и аналоговый дисплей)

Стандартные функции

таймер (от 1 до 999 с), компаратор, дистанционный запуск, HV-EN (внешняя блокировка),
выход компаратора (открытый коллектор)

Интерфейс

RS-232С

Электропитание

(100, 120, 220 или 240) В ±10 %, 50/60 Гц, макс. мощность 25 В•А

Габаритные размеры

284 мм (Ш) × 139 мм (В) × 215 мм (Г)

Масса

не более 4,3 кг

Принадлежности

руководство по эксплуатации, кабель питания, тестовый провод (черный),
тестовый провод (красный)



Опции:

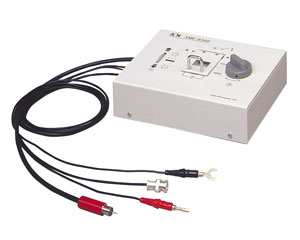

SME-8360 – электродная оснастка для безвыводных конденсаторов

Электродная оснастка предназначена для измерений сопротивления изоляции безвыводных конденсаторов. Зажимное устройство может быть настроено на размер конденсаторов от 0 до 11 мм. Если к оснастке подключен соединительный кабель блокировки, то измерительное напряжение отключается при открытии крышки.

Габаритные размеры: 200 мм (Ш) × 52 мм (В) × 150 мм (Г). Длина тестового провода 0,85 м, подключается с помощью специального разъема HIOKI.

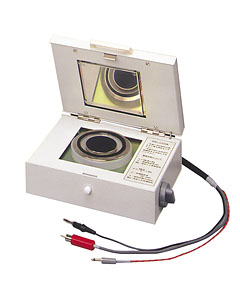

SME-8310 – электродная оснастка для пластинчатых изделий

Электродная оснастка предназначена для измерений удельного сопротивления плоских изделий со стороной квадрата до 100 мм и толщиной до 8 мм. Основной электрод имеет диаметр 50 мм, а экранирующий электрод имеет внутренний диаметр 70 мм и наружный диаметр 80 мм. Если к крепежному приспособлению подключен соединительный кабель блокировки, измерительное напряжение отключается при открытии крышки. Переключателем на боковой панели можно легко выбирать между измерением объемного и поверхностного удельного сопротивления.

Габаритные размеры: 215 мм (Ш) × 78 мм (В) × 165 мм (Г). Длина тестового провода 0,75 м, подключается с помощью специального разъема HIOKI.

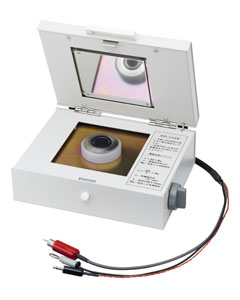

SME-8311 – электродная оснастка для плоских изделий

Электродная оснастка предназначена для измерений удельного сопротивления плоских изделий размером до 40 х 100 мм и толщиной до 8 мм. Основной электрод имеет диаметр 19,6 мм, а экранирующий электрод имеет внутренний диаметр 24,1 мм и наружный диаметр 28,8 мм. Переключателем на боковой панели можно легко выбирать между измерением объемного и поверхностного удельного сопротивления.

Габаритные размеры: 215 мм (Ш) × 78 мм (В) × 165 мм (Г). Длина тестового провода 0,75 м, подключается с помощью специального разъема HIOKI.

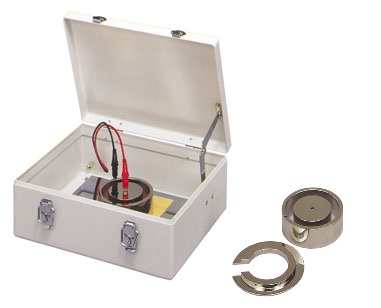

SME-8320 – электрод для плоских изделий + экранированный корпус SME-8350

Электродная оснастка для плоских изделий используются вместе с корпусом SME-8350 для электромагнитного экранирования. Позволяют измерять поверхностное и объемное удельное сопротивление даже шероховатых поверхностей, таких как ковер. Основной электрод имеет диаметр 50 мм, а экранирующий электрод имеет внутренний диаметр 70 мм и наружный диаметр 80 мм. Прилагается приспособление для концентрических электродов.

Принадлежности: два тестовых провода с разъемами типа «банан».

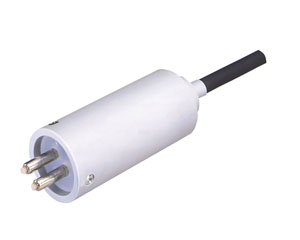

SME-8302 – электродный щуп для измерений поверхностного сопротивления

Двухэлектродный щуп, предназначенный для измерений поверхностного удельного сопротивления искривленных поверхностей, таких как на изделиях из формованного пластика и резины, а также для небольших изделий. Измерение поверхностного удельного сопротивления выполняется простым прижатием наконечников щупа к образцу. Длина электродов 10 мм, расстояние между электродами 4 мм. Для измерений сопротивления до 10×1010 Ом.

Габаритные размеры: Ø40 мм х 115 мм. Длина измерительного провода 1 м, подключается с помощью специального разъема HIOKI.

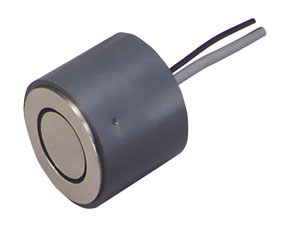

SME-8301 – электрод для измерений поверхностного сопротивления

Измерение поверхностного удельного сопротивления выполняется простым прижатием электрода к образцу. В основном предназначен для совместной работы с тераомметром SM-8213. Применяется для измерений поверхностного удельного сопротивления образцов, подвергающихся воздействию электростатических разрядов. Рассчитан для измерений сопротивления до 10×1010 Ом.

Габаритные размеры: Ø 60 мм × 50 мм. Длина тестового провода 1 м, подключается с помощью специального разъема HIOKI.

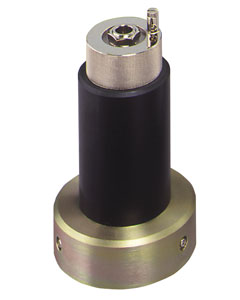

SME-8330 – электрод для измерений сопротивления образцов жидкостей

Электроды для образцов жидкости оснащены экраном. Внутренний объем 25 мл, электрическая емкость между электродами составляет около 45 пФ, расстояние между электродами 1 мм, постоянная электрода составляет 500 см, наружный диаметр электрода равен 36 мм, а высота 140 мм. Рассчитан для измерений до 10×1018 Ом•см (при 1000 В). Принадлежности: соединительный кабель, по одному красный и черный, длиной по 0,6 м.



SME-8335 – электрод для измерений сопротивлений непрерывно текущих жидкостей

Электрическое сопротивление жидкостей, таких как машинное масло или охлаждающая жидкость, может быть измерено в состоянии протекания через соединения с трубной резьбой ¼ дюйма. Ячейка может быть установлена с помощью П-образных болтов, используя прилагаемый металлический кронштейн. Объем контейнера составляет около 30 мл, а постоянная электрода равна примерно 75 см.

Габаритные размеры: Ø 58 мм × 80 мм. Длина соединительного провода 5 м, подключается с помощью специального разъема HIOKI.

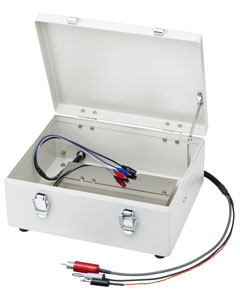

SME-8350 – экранирующий корпус

Металлический корпус обеспечивает электромагнитное экранирование при измерении образцов с высокой сопротивлением изоляции. При использовании электродов SME-8320, он предоставляет дополнительный или экранирующий электрод. При измерении электронных компонентов, таких как конденсаторы и трансформаторы, он защищает их от внешних электрических и магнитных помех и токов утечки для обеспечения достоверных измерений.

Габаритные размеры: 250 мм (Ш) × 100 мм (В) × 200 мм (Г). Длина измерительного провода 0,8 м, подключается с помощью специального разъема HIOKI.
