Keithley 6517B

Краткие характеристики

Электрометр Keithley 6517B представляет из себя быстродействующий прецизионный малошумящий (уровень шумов 0,75 фАп-п) 6½ разрядный мультиметр, который предназначен для измерения малых токов с высоким разрешением (от 10 аА), высоких сопротивлений пета-и эксаомного (до 1018 Ом) диапазонов, напряжений от источников с высоким импедансом, зарядов, температуры и влажности; а также содержит встроенный источник питания на ±1 кВ.

Возможные области применения

  • Измерение токов от оптических датчиков света, например, темновой ток
  • Исследование пучков
  • Тестирование солнечных батарей
  • Тестирование наноматериалов и нанокомпонентов, например полимеры созданные на основе нанотехнологий
  • Измерение токов утечки изоляторов, переключателей, реле и других устройств
  • Измерение токов смещения
  • Измерение сопротивлений диэлектриков, изоляторов и др. непроводящих материалов
  • Измерение характеристик датчиков и сенсоров
  • Тестирование оптоволоконных устройств

Технические характеристики

Режим измерения тока

Диапазон Разрешение

Точность (1 год)
23°C ±5°C

Темп. коэффициент
0-18°C & 28°C-50°C
20 пА 10 аА 1% + 3 фА 0,1% + 500 аА
200 пА 100 аА 1% + 5 фА 0,1% + 1 фА
2 нА 1 фА 0,2% + 300 фА 0,1% + 20 фА
20 нА 10 фА 0,2% + 500 фА 0,03% + 100 фА
200 нА 100 фА 0,2% + 5 пА 0,03% + 1 пА
2 мкА 1 пА 0,1% + 100 пА 0,005% + 20 пА
20 мкА 10 пА 0,1% + 500 пА 0,005% + 100 пА
200 мкА 100 пА 0,1% + 5 нА 0,005% + 1 нА
2 мА 1 нА 0,1% + 100 нА 0,008% + 20 нА
20 мА 10 нА 0,1% + 500 нА 0,008% + 100 нА

Режим измерения напряжения

Диапазон Разрешение Точность (1 год)
23°C ±5°C
Темп. коэффициент
0-18°C & 28°C-50°C
2 В 1 мкВ 0,025% + 40 мкВ 0,003% + 20 мкВ
20 В 10 мкВ 0,025% + 300 мкВ 0,002% + 100 мкВ
200 В 100 мкВ 0,06% + 3 мВ 0,002% + 1 мВ

Входной импеданс >200 ТОм

Режим измерения заряда

Диапазон Разрешение Точность (1 год)
23°C ±5°C
Темп. коэффициент
0-18°C & 28°C-50°C
2 нКл 1 фКл 0,4% + 5 0,04% + 3
20 нКл 10 фКл 0,4% + 5 0,04% + 1
200 нКл 100 фКл 0,4% + 5 0,04% + 1
2 мкКл 1 пКл 0,4% + 5 0,04% + 1

Режим измерения сопротивления (обычный метод)

Диапазон Разрешение Точность (1 год)
23°C ±5°C
Темп. коэффициент
0-18°C & 28°C-50°C
Источник напряж. Диапаз. тока
2 МОм 1 Ом 0,125% + 10 Ом 0,01% + 10 Ом 40 В 200 мкА
20 МОм 10 Ом 0,125% + 100 Ом 0,01% + 100 Ом 40 В 20 мкА
200 МОм 100 Ом 0,15% + 1 кОм 0,015% + 1 кОм 40 В 2 мкА
2 ГОм 1 кОм 0,225% + 10 кОм 0,035% + 10 кОм 40 В 200 нА
20 ГОм 10 кОм 0,225% + 100 кОм 0,035% + 100 кОм 40 В 20 нА
200 ГОм 100 кОм 0,35% + 1 МОм 0,110% + 1 МОм 40 В 2 нА
2 ТОм 1 МОм 0,35% + 10 МОм 0,110% + 10 МОм 400 В 2 нА
20 ТОм 10 МОм 1,025% + 100 МОм 0,105% + 100 МОм 400 В 200 пА
200 ТОм 100 МОм 1,15% + 1 ГОм 0,125% + 1 ГОм 400 В 20 пА

Индикация сопротивлений (в ручном режиме выбора диапазонов) до 1018 Ом

Режим измерения сопротивления (дельта-метод)

до 1016 Ом.

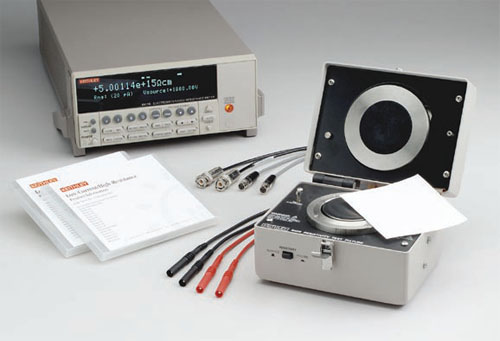

Используется высокорезистивная камера Keithley 8009

См. полное описание

Источник питания

Диапазон Разрешение Точность (1 год)
23°C ±5°C
Темп. коэффициент
0-18°C & 28°C-50°C
Макс.
выходной ток
100 В 5 мВ 0,15% + 10 мВ 0,005% + 1 мВ ± 10 мА
(огран. <14 мА)
1000 В 50 мВ 0,15% + 100 мВ 0,005% + 10 мВ ± 1 мА
(огран. <1,4 мА)

Время установления: <8 мс (для диапазона 100 В), <50 мс (для диапазона 1000 В)
Уровень шума (0,1 Гц…10 Гц): <2,6 мВскз (для диапазона 100 В), <2,9 мВскз (для диапазона 1000 В)

Режим измерения температуры (не включая погрешность термопары)

Термопара Диапазон измерения Точность (1 год)
23°C ±5°C
К - типа -25 °С…150 °С ±(0,3% + 1,5 °С)

Режим измерения влажности (не включая погрешность датчика влажности)

Диапазон измерения Точность (1 год)
23°C ±5°C
0…100% ±(0,3% + 0,5%RH)

Общие характеристики

  • Разрешение дисплея: 6½ разряда
  • Дисплей: вакуумно-флюорисцентный
  • Выбор диапазонов: автоматический или ручной
  • Возможность многоканального тестирования (до 10 каналов) со сканерными платами
    по току 6521 (30 В/500 мА/10 ВА)
    по току и напряжению 6522 (300 В/500 мА/10 ВА)
  • Максимальное напряжение на входе: 250 Впик
  • Аналоговый выход: 2 В на полной шкале и выход предусилителя с возможностью записи на ленточный самописец
  • Скорость считывания: 425 измер./с (во внутренний буфер), 400 измер./с (в IEEE-488), 3300 измер./с (по шине)
  • Память: до 50000 сохранений
  • Цифровой фильтр: медианный и усредняющий
  • Интерфейс: RS-232, IEEE-488, Trigger Link, Digital I/O
  • Потребляемая мощность: 100 ВА
  • Питание 100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
  • Размеры 90х214х369 мм
  • Вес 5,4 кг
