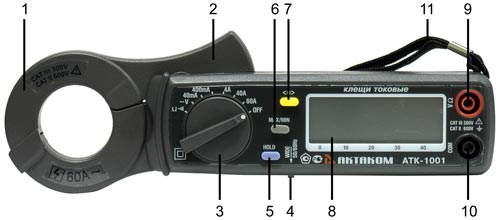

Органы управления токовых клещей АТК-1001

1. Разъемный магнитопровод.
2. Рычаг разъемного магнитопровода.
3. Поворотный переключатель режимов и включения / выключения прибора.
4. Переключатель частотного диапазона «50/60 Hz» / «Wide» для сигналов с частотой 40 Гц...1 кГц.
5. Кнопка удержания показания.
6. Кнопка фиксации максимального и минимального значений.
7. Кнопка установки нулевого уровня / проведения относительных измерений.
8. ЖКИ.
9. Входной разъём «+» используется для измерения напряжения и сопротивления.
10. «СОМ» вход используется для измерения напряжения и сопротивления
11. Ремешок.

Измерение напряжения токовыми клещами АТК-1001

Внимание! Максимальная величина входного сигнала не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

Установите переключатель режимов в положение измерения напряжения: «400 V» постоянного тока. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к разъему «+»). Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи. Считайте с дисплея значение напряжения.

Измерение тока и утечки тока токовыми клещами АТК-1001

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов.

Отключайте прибор от цепи при переключении диапазонов.

1) Установите переключатель режимов на подходящий диапазон постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Модель предназначена для измерения только силы переменного тока (в том числе тока утечки в одно- и многофазных

сетях) и имеет 5 диапазонов: «40мА» / «400мА» / «4А» / «40А» / «100А». Выберите частотный диапазон переключателем (Рис. 1, п.4 Руководства по эксплуатации).

Примечание: Электротехнические характеристики используемого в этих токовых клещах трансформатора столь высоки, что он имеет очень широкий частотный отклик. В связи с этим в результат измерений может вноситься погрешность, вызванная влиянием высокочастотных составляющих. Для устранения влияния высокочастотного шума в приборе имеется низкочастотный фильтр (переключатель частоты на «50/60»). Частота обрезания = 100 Гц (затухание 24 дБ/октаву). Для измерения сигнала, включающего высокочастотные составляющие в диапазоне 40 Гц…1 кГц переключатель должен быть установлен в положение «Wide». Необходимо произвести измерения в обоих положениях переключателя частоты и проанализировать разность показаний. Большое значение является признаком высокочастотной природы измеряемого сигнала.

2) Нажмите кнопку ZERO для установки показаний прибора на «0».

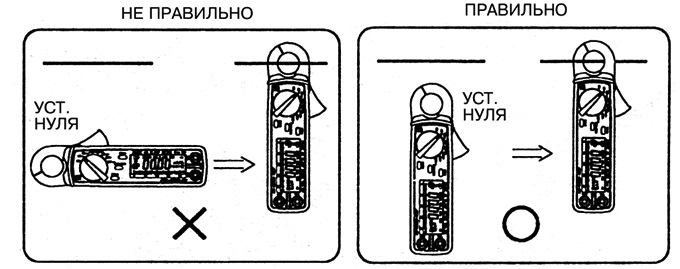

Внимание! В связи с высокой чувствительностью прибора во избежание помех от внешних магнитных полей установка «0» должна производиться при той же ориентации прибора, что и при измерении.

3) Для проведения измерений полностью охватите провод (только один) кольцом магнитопровода, замкнув его вновь. Наличие воздушного зазора в месте замыкания магнитопровода не допускается.

4) Считайте результат измерения с ЖКИ.

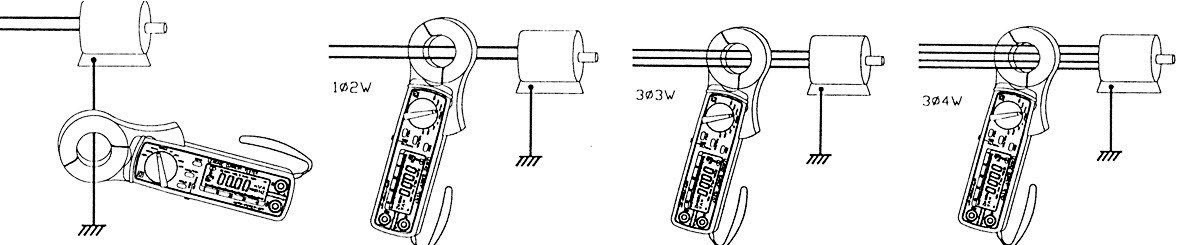

Примечание: Для измерения тока утечки на землю, а так же тока утечки в 1- и многофазных цепях переменного тока охватите кольцом магнитопровода провод заземления, 2 провода питания однофазной линии (1Ф2W), 3 провода 3-фазной линии (3Ф3W), 4 провода 3-фазной 4-проводной линии (3Ф4W).

Измерение электрического сопротивления и прозвонка цепи токовыми клещами АТК-1001

Внимание! Перед проведением измерений сопротивления в цепи, отсоедините ее от источника питания и разрядите имеющиеся в ней конденсаторы.

Установите переключатель режимов работы в положение «Ω». Подсоедините измерительные провода к разъемам токовых клещей. Присоедините измерительные щупы к измеряемой цепи. Считайте результаты измерений с ЖКИ. При R_цепи<40 Ом раздаётся звуковой сигнал.

Примечания: Режим прозвонки при измерении сопротивления включается автоматически.

Относительные измерения (измерение смещенных значений) и установка нуля

Кнопка установки нулевого уровня «ZERO» может быть использована также для проведения относительных измерений. После нажатия этой кнопки текущее измеренное значение принимается за ноль, и на ЖКИ высвечивается индикатор установки нулевого уровня («Δ»)

Удержание текущего результата измерений на ЖКИ токовых клещей АТК-1001

Нажмите кнопку HOLD при этом отсчет измерения будет зафиксирован на ЖКИ. При повторном нажатии включается обновление данных.

Нахождение максимальных и минимальных значений в токовых клещах АТК-1001

Для включения режима регистрации и отображения обновляемых максимальных и минимальных значений измеряемого параметра нажмите кнопку «MAX/MIN» до отображения индикатора MAX или MIN. Для возврата в нормальный режим измерений нажмите кнопку «MAX/MIN» до исчезновения индикаторов.

Внимание! Функция «MAX/MIN» не может работать одновременно с функцией относительных измерений (обнуления). Нажатие MAX/MIN отключает режим относительных измерений (обнуления), и наоборот – нажатие кнопки ZERO отключает режим «MAX/MIN».

Автоматическое отключение питания

Если кнопки и функции прибора не используются в течении 30 мин, он автоматически включит ожидающий режим для сохранения питания. Для включения их вновь, необходимо нажать какую-либо кнопку (например HOLD) или изменить положение поворотного переключатель на «OFF», а затем снова включить прибор.

Для деактивации режима автоматического отключения питания, удерживайте кнопку HOLD, включая прибор.
