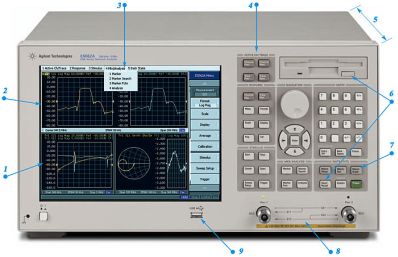

Большой (10,4-дюймовый) цветной ЖК-индикатор чётко отображает результаты измерения с требуемыми параметрами.

Развитые функции анализа повышают производительность

• Допусковый контроль с ограничительными линиями способствует получению достоверных результатов испытания

• Определение местоположения неоднородностей/анализ структурированных потерь на отражение (дополнительная функция) упрощает исследование кабелей

Множество функций свипирования для эффективного анализа.

Свипирование по мощности и три вида свипирования по частоте (линейное/логарифмическое/ сегментированное)

Многоканальное отображение результатов измерения (4 измерительных канала/ 4 графика в канале) ускоряет исследование устройства и позволяет наблюдать все четыре S-параметра четырёхполюсника одновременно.

Гибкие возможности по соединениям (с помощью указанных ниже соединителей на задней панели)

• Интерфейс манипулятора: высокоскоростное взаимодействие с манипулятором объектами испытания или с другими приборами с помощью определённых пользователем сигналов ввода/вывода

• GPIB: надёжное управление приборами

• LAN (локальная сеть): быстрое управление приборами и пересылка данных

• USB: простое установление соединения с принтером

• LPT: соединение с принтером или многопортовым измерительным блоком

• VGA: подключение внешнего экрана

Множество функций свипирования для эффективного анализа

Функции свипирования по мощности и трёх типов свипирования по частоте способствуют эффективности анализа и позволяют удовлетворить конкретным требованиям следующих ниже измерительных задач.

• Свипирование по мощности для анализа активных устройств, таких как усилители

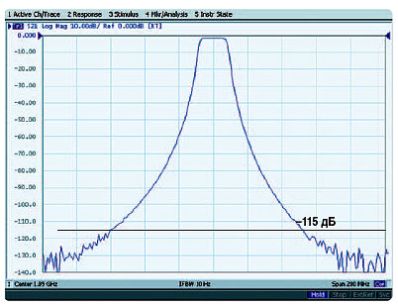

• Линейное свипирование для исследования узкополосных устройств, таких как фильтры

• Логарифмическое свипирование для исследования широкополосных устройств, таких как кабели

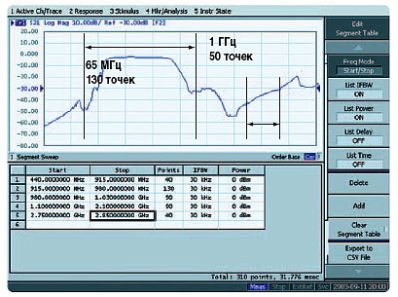

• Сегментированное свипирование позволяет настроить условия свипирования при помощи сегментов в количестве до 201

Многоканальное отображение результатов измерения ускоряет процесс исследования устройства

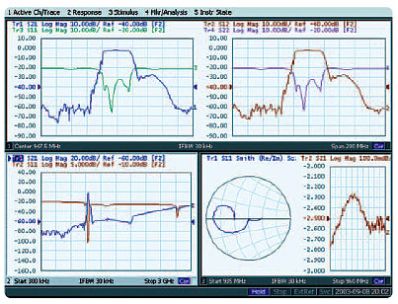

Предусмотрена возможность отображения до четырёх графиков в измерительном канале и исследования всех четырёх S-параметров четырёхполюсника одновременно. Каждый из четырёх измерительных каналов прибора серии ENA-L может иметь индивидуальные установки параметров измерения, например, диапазон частот, позволяя сравнивать графики с разными условиями измерения. В общей сложности прибор серии ENA-L позволяет выводить на экран до 16 графиков одновременно.

Вариант комплектации с электронной калибровкой (ECal) существенно упрощает калибровку

В отличие от традиционного метода механической калибровки модулям ECal компании Keysight управляемым через порт USB на передней панели, требуется только однократное подсоединение для проведения полной двухпортовой калибровки. Прибор серии ENA-L управляет модулем ECal для выполнения всего процесса калибровки, достигая следующих целей:

• более быстрый и простой процесс калибровки

• меньшая вероятность ошибки оператора

• уменьшение износа соединителей

Функция запоминания/вызова позволяет мгновенно установить нужную измерительную конфигурацию

Задача быстрого переключения различных условий измерения решается путём вызова из памяти состояния прибора. Удобный в использовании интерфейс приборов серии ENA-L делает вызов из памяти состояния таким же простым, как нажатие программируемой клавиши.

Допусковый контроль с ограничительными линиями упрощает анализ результатов измерения

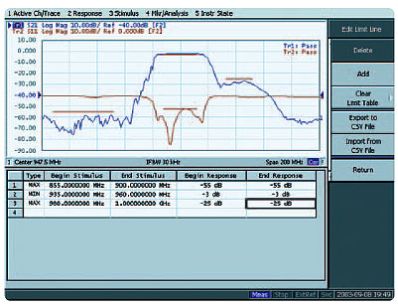

Допусковый контроль с ограничительными линиями позволяет исключить субъективность и упростить контроль по принципу годен/негоден и, тем самым, повысить надёжность и производительность процесса испытаний. Условия ограничительных линий могут легко задаваться редактированием электронных таблиц на экране анализатора.

Измерения параметров устройств кабельного телевидения

В приборах серии ENA-L предусмотрена возможность проведения измерений в 75-омном тракте. Вариант комплектации с импедансом измерительных портов 75 Ом со всеми гарантированными техническими характеристиками допускает проведение достоверных исследований устpойств кабельного телевидения. При помощи 75-омного модуля электронной калибровки ECal можно проводить полностью калиброванные измерения с минимальными затратами на калибровку.

Законченное решение задач исследования многополюсников

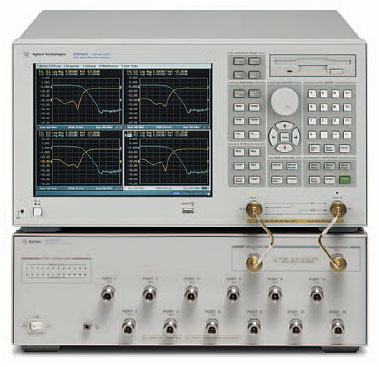

Прибор серии ENA-L в комплекте с 75-омным многопортовым измерительным блоком 87075C предлагает идеальное решение проблемы измерения параметров многопортовых устройств кабельного телевидения. Измерительная система обладает высокой скоростью и точностью измерения, а также функциями для повышения продуктивности производства.

• Нормированные рабочие характеристики до 1,3 ГГц

• 6 или 12 измерительных портов

• Методы калибровки измерительного блока устраняют необходимость использования избыточных калибровочных мер, а электронная калибровка уменьшает число требуемых подсоединений.

• Самокалибровка (встроенные средства автоматической калибровки) уменьшает влияние дрейфа параметров измерительной системы.

Измерения параметров кабелей

Определение местоположения неоднородностей/анализ структурированных потерь на отражение (вариант комплектации 100) упрощает исследование кабелей Уменьшенные размеры приборов серии ENA-L позволяют быстро и точно исследовать кабели в бухте на складе или смонтированные в башне сотовой связи. Эти приборы позволяют подробно исследовать кабели, измеряя такие параметры как потери, импеданс, структурированные потери на отражение (SRL), определять местоположение неоднородностей и обладают многими преимуществами по сравнению с традиционными методами рефлектометрии во временной области (TDR).

Hастройка прибора серии ENA-L под потребности пользователя с помощью программы VBA

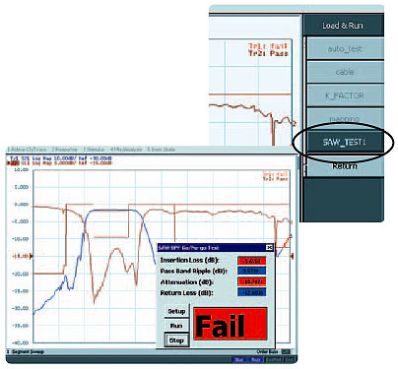

VBA упрощает проведение сложных измерений Встроенная в прибор серии ENA-L функция программирования на языке VBA позволяет автоматизировать процедуры измерений и легко создавать графический интерфейс пользователя, приспособленный к конкретной измерительной задаче. Программа испытаний может создаваться при помощи встроенного редактора или при помощи языка Visual Basic® (VB) на внешнем ПК.
