AEL-8410

Нагрузки электронные программируемые до 5000 Вт Актаком

ООО "Элаcо" исклюзивный официальный дилер торговой марки АКТАКОМ

AEL-8410

Краткие характеристики

Программируемая электронная нагрузка Актаком AEL-84xx предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств на максимальном входном токе 260 А, напряжении 240 В и мощностью поглощения до 5 кВт. Нагрузки данной серии обладают высочайшим разрешением установки и считывания благодаря использованию 16-ти разрядного ЦАП и 24-ти разрядному АЦП....

Основные характеристики

  • Максимальная мощность 1000 Вт



  • Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
  • Два диапазона для каждого рабочего режима: CCL/CCH, CVL/CVH, CRL/CRH, CPL/CPH
  • Комбинированные режимы: CCL/CCH+CV, CRL/CRH+CV, CP+CV
  • Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
  • Работа по спискам (тайминг) 255 групп по 50 шагов
  • Автоматическое тестирование
  • Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
  • Регулируемая крутизна нарастания
  • Внутренняя память на 10 групп настроек
  • Задание точки начального напряжения
  • Режим измерения на входе
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Компенсация падения напряжения
  • Вход внешнего запуска
  • Программирование SCPI-командами
  • Цветной ЖК TFT дисплей

Технические характеристики

Входные
параметры

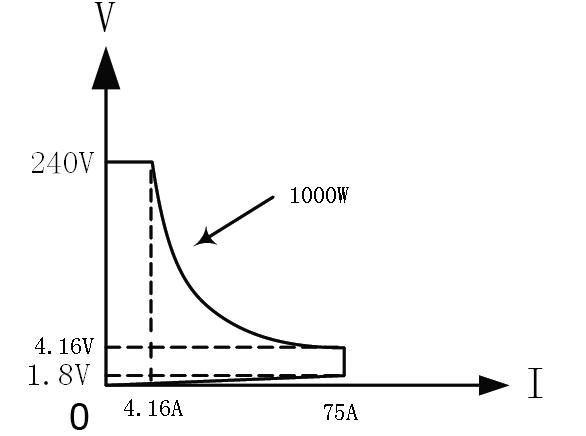

Мощность 1000 Вт
Ток 0...75 A
Напряжение 0...240 В
CC режим
(CCL/CCH)
Диапазон 0...6 A 0...75 A
Разрешение 0,1 мA 1 мA
Точность 0,2% уст. знач. + 5 мА 0,2% уст. знач. + 10 мА
CV режим
(CVL/CVH)
Диапазон 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,2% уст. знач. + 10 мВ
CR режим
(СRL/CRH)
Диапазон 0,2 Ом...240 кОм 0,2 кОм...2,4 МОм
Разрешение 0,1 мОм 0,001 кОм
Точность 0,5% уст. знач. + 12 мОм
(на токе >6 А)
0,5% уст. знач. + 12 кОм
(на токе <6 А)
CP режим
(CPL/CPH)
Диапазон 0...1000 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2%уст.знач.+600 мВт
Измерение тока Ток 0...6 A 0...75 A
Разрешение 0,1 мА 1 мA
Точность 0,1% изм. знач. + 6 мА + Uвх / 50 кОм 0,2% изм. знач. + 8 мА + Uвх / 50 кОм
Измерение напряжения Напряжение 0...240 В
Разрешение 1 мВ (0...100 В)
10 мВ (100...240 В)
Точность 0,1% изм. знач. + 8 мВ
Измерение мощности Мощность 0...1000 Вт
Разрешение 1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность 0,2% изм. знач. + 600 мВт
Крутизна нарастания Диапазон 1 мА/мкс ... 7,5 А/мкс (CCH)
100 мкА/мкс ... 600 мА/мкс (CCL)
Разрешение 1 мА/мкс
Точность 3% уст. знач. + 10 мкс
Динамические режимы Тип непрерывный, импульсный, запуск по импульсу
Частотный диапазон 0,025 Гц...50 кГц
Время перехода 10 мкс...10 с (высокий / низкий уровень)
10 мкс...10 с (нарастающий / спадающий фронт)
Разрешение 10 мкс
Точность 0,2% уст. знач + 10 мкс
Работа по списку Временной диапазон 10 мкс...99999 с
Разрешение 10 мкс
Точность 0,2% + 10 мкс
Количество шагов 1...50
Количество циклов 1...255
Память 10 групп параметров
Максимальная крутизна Ток 7,5 А/мкс
Напряжение 0,5 В/мкс
Программируемый импеданс
(открытый вход)
≥20 кОм
Макс. входные значения Ток 76 А
Напряжение 242 В
Макс. обратный ток Вход выкл. 65 A
Вход вкл. 75 А
Пульсации и шумы Ток 3 мАскз / 30 мАп-п
Напряжение 5 мВскз
Интерфейс   RS-232, USB; GPIB - опция
Питание   220 В...240 В ± 10%, 48...63 Гц, 80 ВА
Размеры (Ш x В x Д) Корпус 426 х 177 х 500 мм
С ножками и креплением 480 х 195 х 575 мм
Масса кг 24
