АСК-2068

Осциллографы-мультиметры до 100 МГц Актаком

АСК-2068

Краткие характеристики

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки

  • 20 автоматических измерений: Vpp, Vavg,RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty,  Delay A→B、Delay A→B
  • курсорные измерения
  • режим мультиметра
  • интерполяция sin(x)/x
  • хранение осциллограмм: 4 осциллограммы
  • цветной ЖКИ дисплей
  • USB интерфейс для связи с ПК, программное обеспечение
  • автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

  • 2 канала
  • полоса пропускания 60 МГц
  • максимальная частота дискретизации 250 Мвыб/сек
  • время нарастания 5,8 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит
  • погрешность ± 3%
  • входной импеданс 1 МОм
  • максимальное входное напряжение 400 Впик
  • входы: АС, DC, GND
  • математические функции: суммирование, вычитание, умножение, деление, инверсия
  • режим X-Y
  • коэффициент развертки 5 нс/дел ... 100 с/дел
  • память 6 К на канал
  • режимы синхронизации: фронт, видео
  • пиковый детектор
  • функция усреднения (4...128)

в режиме мультиметра



Измеряемая величина Диапазоны Погрешность
Постоянное напряжение

100 мкВ ... 400 В
400 В...1000 В

±(1% + 1 е.м.р.)
не нормируется
Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В
400 В...750 В
±(1% + 3 е.м.р.)
не нормируется
Постоянный ток 10 мкА ... 10 А ±(1% + 1 е.м.р.)
на диапазоне до 10 мкА
Переменный ток 10 мкА ... 10 А

±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА

Сопротивление 0,1 Ом ... 40 МОм

±(1% + 1 е.м.р.)

Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)



  • режим тестирования диодов
  • режим прозвонки цепи

Общие характеристики

  • Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек, 4096 цветов
  • Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
  • Потребляемая мощность не более 6 Вт
  • Время работы от аккумулятора до 4 часов
  • Габаритные размеры 180x115x40 мм
  • Масса 0,645 кг
  • Габаритные размеры в упаковочной таре 290х145х425, вес 2,8 кг.



Программное обеспечение


Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух  форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:

  • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной

  • режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
  • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.


Кроме того, Актаком DSO-Soft  позволяет проводить курсорные измерения для анализа сигналов.

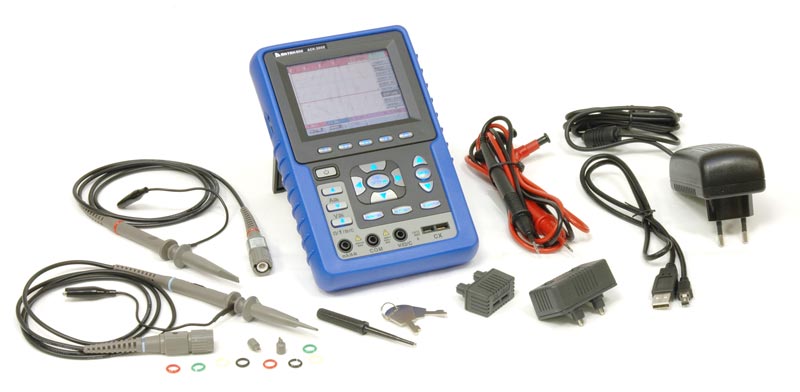

Стандартная комплектация

  • прибор
  • сетевой адаптер
  • осциллографические щупы – 2 шт.
  • измерительные щупы к мультиметру – 2 шт.
  • модуль расширения для измерения малых емкостей
  • USB кабель для подключения к ПК
  • USB-переходник для подсоединения USB-устройства
  • устройство для калибровки осциллографических пробников
  • руководство по эксплуатации
  • жесткий кейс для транспортировки
  • Программное обеспечение
    • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Кейс пластиковый герметичный 37-1
  • BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927
  • Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
  • Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R
  • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
  • Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
