CNT-90

Частoтомеры и стандарты частоты Pendulum

CNT-90

Техническое описание

Частотомер CNT-90 компании Pendulum Instruments является универсальным прибором для измерения, анализа и калибровки частоты, периода времени или фазы. В системе для испытаний, на научно-исследовательском стенде, в калибровочной лаборатории или при эксплуатации прибор CNT-90 является современным быстродействующим таймером/счетчиком/ анализатором, который обладает уникальной простотой в применении благодаря графическому дисплею и усовершенствованному управлению измерениями. Плюс - замечательная цена!

Особенности CNT-90

  • Высочайшая скорость - 250К измерений в секунду во внутреннюю память и 2К в секунду через GPIB (универсальную интерфейсную шину)
  • Высочайшая разрешающая способность - 12 цифр в секунду (частота), 100 пикасекунд (время), 0.001°(фаза)
  • Дисплей с 14 символами
  • Стандартный диапазон частот 300 МГц, опции расширения увеличивают частотный диапазон до 3, 8 и 14 ГГц!
  • Уникальная простота в использовании прибором
  • Многопараметрный дисплей и графическое представление результатов
  • Стандартная функция USB (универсальная последовательная шина) и GPIB (универсальная интерфейсная шина)
  • Великолепное соотношение возможностей и цены
Фотографии частотомера CNT-90

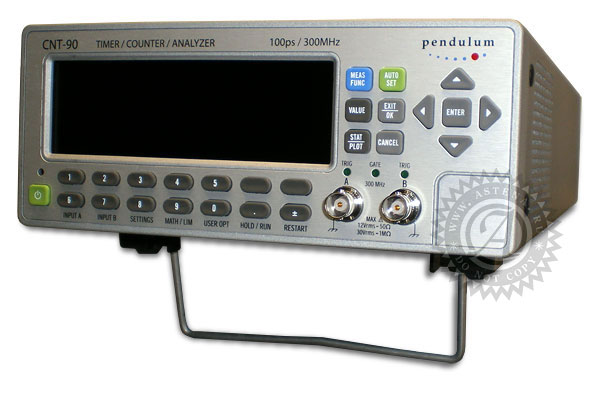

Частотомер CNT-90

Частотомер CNT-90

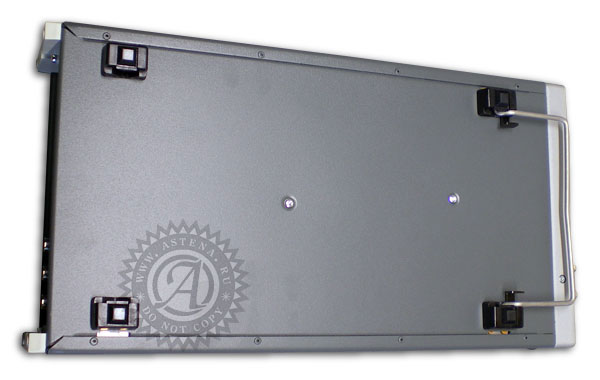

Вид снизу на частотомер CNT-90

Вид снизу на прибор

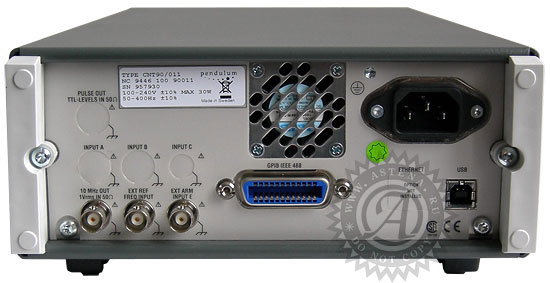

Задняя панель прибора CNT-90

Задняя панель частотомера CNT-90


Великолепное соотношение возможностей и цены

Таймер/счетчик/анализатор CNT-90 по своим функциональным возможностям превосходит большинство аналогов на рынке, независимо от задач измерения. Частотомер обладает возможностью универсального и уникального управления измерениями и может выбираться для удовлетворения любых требований и при любом бюджете, обеспечивая замечательные возможности по привлекательной цене.

Параметры мирового класса

Основные параметры CNT-90 делают его ведущим в мире прибором по сравнению с конкурентами:
- 2К индивидуально запускаемых измерений в секунду через GPIB/USB: прибор может сэкономить до 90% времени на испытания (а значит, и деньги) в системах для испытаний за счет повышенной производительности.
- Высокая разрешающая способность имеет критическое значение для научно-исследовательских и производственных испытаний. Частотомер выполняет это требование, обеспечивая одиночный кадр 100пс или 12 символов в секунду, тем самым позволяя отслеживать малейшие изменения времени и частоты. Это на 2 символа больше, чем у других счетчиков с интерполяцией. Полученные значения отображаются максимум 14 символами.
- Анализ диапазона модуляции выполняется путем захвата очень быстрых изменений частоты в режиме реального времени благодаря высокой скорости изменений 250К и большой емкости памяти, составляющей 750К показаний.
- Для целей калибровки быстро получаются результаты. Измерительный прибор обеспечивает очень высокую точность за счет встроенного термостатированного генератора опорной частоты OCXO, очень малой погрешности конечно, очень высокой разрешающей способности.
- Широкий диапазон частот, до 14 ГГц, охватывает большую часть требований к измерению частоты, от постоянного тока до СВЧ применений. Нет необходимости покупать отдельный частотомер СВЧ диапазона.

Простота в использовании

Ориентированные на меню настройки уменьшают риск ошибок. Важная информация о сигналах, выводимая в виде цифровых результатов на многопараметрическом дисплее исключает необходимость использования других приборов, таких как цифровые вольтметры и индикаторы.
Графическое представление результатов (гистограммы, тренды, области модуляции и т.п.) обеспечивают гораздо лучшее понимание произвольного распределения сигналов и изменения результатов измерений во времени, от малого ухода до быстрых флуктуаций и модуляции.
Интеллектуальное устройство автоматического запуска автоматически задает оптимальный уровень срабатывания и гистерезис в зависимости от фактического входного сигнала.

Прекрасная совместимость с компьютерами

CNT-90 в стандартной версии поставляется с высокоскоростными интерфейсами USB и GPIB. Это исключает необходимость покупать для вашего персонального компьютера дополнительный интерфейс GPIB, так как USB имеется сейчас в каждом компьютере.

Оперативное подключение к существующим системам для тестирования.

Интерфейс GPIB (универсальная интерфейсная шина) имеет два режима: SCPI/1999 плюс режим эмуляции 53131A для простой реализации в системах для испытаний, первоначально предназначенных для приборов другой марки.
Эта функция мгновенного оперативного подключения упрощает замену таймера/ счетчика/анализатора и уменьшает необходимое перепрограммирование существующих команд в системе.

Улучшенные возможности управления запуском/выключением измерений

CNT-90 возводит искусство измерений на небывалую высоту за счет таких функций, как блокировка/разблокировка, настраиваемая задержка блокировки/разблокировки, задержка срабатывания и определение пределов.
Функция блокировки / разблокировки обеспечивает полный контроль запуском и выключением измерений времени или частоты в сложных сигналах.
Параметры выбросов частоты автоматически обнаруживаются благодаря настраиваемой задержке блокировки/разблокировки и задержке срабатывания с разрешающей способность, составляющей 10 нс. Функция определения пределов позволяет пропускать нежелательные значения параметров.

Революционное графическое представление

Одна из уникальных функций прибора CNT-90 – графический дисплей и ориентированные на меню настройки. Даже неспециалист может легко выполнить правильную настройку без риска дорого обходящихся ошибок. Дисплей с отображением большого числа измеряемых параметров, такими как Vmin/ Vmax/Vp-p при измерении частоты и измерениях частоты/ослабления/фазы, исключает необходимость применения дополнительных контрольных приборов и обеспечивает ответы на часто задаваемые вопросы, такие как "Каково ослабление и фазовый сдвиг этого фильтра?"
Результаты измерений представляются как в цифровом, так и в графическом виде. Графическое представление результатов (гистограммы, тренды и т.п.) обеспечивают гораздо лучшее понимание характера флуктуаций. Оно обеспечивает также гораздо лучший вид изменений во времени, от медленного ухода до быстрых модуляций (график трендов). Возможен статистический просмотр одного и того же массива данных трех видов: цифровой, гистограмма и тренд.
Очень просто вызывать и переключать различные виды одних и тех же данных (см. рис. 4, 5 и 6). При настройке источника частоты в заданных пределах графическое представление обеспечивает быструю и точную визуальную информацию по калибровке.

Дисплей с отображением значения фазы, частоты, ослабления VA/VB и дополнительных параметров Дисплей с различными статистическими параметрами, просматриваемыми одновременно
Рисунок 1:
Дисплей с отображением значения фазы, частоты, ослабления VA/VB и дополнительных параметров
Рисунок 4:
Дисплей с различными статистическими параметрами, просматриваемыми одновременно

Меню выбора функции измерения, показано с результатами измерений Дисплей с отображением тренда (изменения сигнала во времени) выбранных данных
Рисунок 2:
Меню выбора функции измерения, показано с результатами измерений
Рисунок 5:
Дисплей с отображением тренда (изменения сигнала во времени) выбранных данных

Меню настройки вводимых параметров, показано и результатом измерения Результат, показанный в виде гистограммы
Рисунок 3:
Меню настройки вводимых параметров, показано и результатом измерения
Рисунок 6:
Тот же результат, что на рисунке 5, теперь показанный в виде гистограммы


Дополнительные технические функции

Прибор CNT-90 не только предлагает рабочие параметры мирового класса, он является универсальным прибором для более специализированных измерений. Вот еще несколько уникальных функций CNT-90:
- Метод с нулевой зоной нечувствительности и непрерывная отметка метками времени событий срабатывания. Быстрая отметка метками времени событий срабатывания позволяет вызывать ВСЕ отдельные периоды без зоны нечувствительности, до 250К измерений. Эта функция очень полезна при механических (например, в испытаниях поворотных кодировщиков) и медицинских (например, циклы нервных импульсов/ дыхательные циклы) измерениях.
- ИНТЕЛЛЕКТУАЛЬНЫЕ измерения периодов времени методом одиночного прохода. В отличие от традиционных методов, при которых нужно заранее определять диапазоны запуска и выключения (например, период A-B), теперь можно с помощью прибора CNT-90 автоматически обнаруживать запуск и выключение. Больше не будет ложных результатов из-за того, что сигнал выключения происходит перед сигналом включения.
- ИСТИННЫЕ измерения фазы и рабочего цикла методом одиночного прохода. При традиционных методах фаза вычисляется как (Интервал времени A-B) /Период*360°, а цикл работы – как (Ширина импульса)/Период, где интервал времени A-B, ширина импульса и период измерялись по отдельности, а не одновременно. Однопроходные измерения фазы и рабочего цикла в приборе CNT-90 позволяют осуществлять ИСТИННЫЕ измерения фазы между сигналами переменной частоты. Эта функция очень полезна для проверки относительной фазы между взаимно перпендикулярными выходными импульсами (90°) поворотных кодировщиков, в которых скорость вращения в процессе измерения может изменяться.
- Определение пределов позволяет пользователю принимать или отбрасывать результаты измерений в заданных пределах или вне заданных пределов. Эта функция очень полезна для выполнения правильных расчетов статистических параметров, например, для проверки среднеквадратичных флуктуаций цифровых импульсов, появляющихся в дискретных кластерах (например, в CD-плейерах или в данных с кодировкой HDB3). Путем настройки пределов можно изолировать один кластер при вычислениях.
- Пошаговые измерения определяют точную частоту выборки для измерений, обеспечивая выборку через точные и равно разнесенные интервалы. Настройка, например, времени шага, равного 600 с (одно измерение каждые 10 минут в течение периода контроля, равного 24 часам), уменьшает объем данных до 144 результатов измерений, равномерно распределенных в течение суток.
- Коррекция гистерезиса при измерениях интервалов времени уменьшает погрешность уровня срабатывания от типичного значения 15-20 мВ, характерного сегодня для большинства счетчиков на рынке, до 2.5 мВ. Это обеспечивает повышение точности срабатывания в 6-8 раз в критических измерениях интервалов времени. Если CNT-90 не может выполнить измерение, то этого не сможет ни один другой счетчик!
