AFC-2125

Частoтомеры Актаком

AFC-2125

Техническое описание

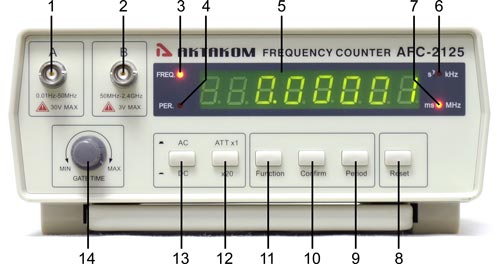

Органы управления частотомера AFC-2125



Органы управления частотомера AFC-2125Органы управления частотомера AFC-2125

  1. Вход А (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 50 МГц до 2,4 ГГц.
  2. Вход В (входной разъем тип BNC) для измерения частоты сигнала в диапазоне от 10 Гц до 50 МГц.
  3. Индикатор режима измерения частоты
  4. Индикатор режима измерения периода
  5. Светодиодный дисплей
  6. Индикатор частотного диапазона kHz
  7. Индикатор частотного диапазона MHz
  8. Кнопка RESET (сброс): при сбое в работе прибора нажмите кнопку RESET
  9. Кнопка для измерения периода повторения колебаний
  10. Кнопка для подтверждения выбранного режима
  11. Кнопка FUNCTION (функции): младший разряд дисплея показывает порядковый номер шага, три шага, смена шагов идет по кругу
  12. Кнопка ослабления входного сигнала на 20 децибел
  13. Кнопка AC/DC (открытый / закрытый вход): при нажатой кнопке вход открыт, при отжатой кнопке постоянная составляющая входных сигналов отсекается
  14. Ручка плавной регулировки времени счета
  15. Кнопка включения / выключения питания
  16. Переключатель напряжения питания
  17. Разъём для подключения кабеля питания с держателем предохранителя


Порядок работы с частотомером AFC-2125

  1. Включите питание прибора, переведя выключатель питания (поз. 15) в положение «I». Для обеспечения точных измерений следует прогреть прибор не менее 20 минут.
  2. Подключите сигнальный кабель на вход А или В прибора в зависимости от частоты измеряемого сигнала.
  3. Если измеряемый сигнал меньше 100 Гц, нажмите кнопку AC/DC.
  4. Если амплитуда входного сигнала велика, нажмите кнопку аттенюатора для включения режима ослабления входного сигнала.
  5. Выберите режим измерения с помощью переключателя FUNCTION. Переключатель FUNCTION имеет 3 шага:
    1. 50 МГц – 2,4 ГГц, используется вход CH B, единицы измерения МГц/мс;
    2. 2 МГц – 50 МГц, используется вход CH A, единицы измерения МГц/мс;
    3. 0,01 Гц – 2 МГц, используется вход CH A, единицы измерения кГц/с.
  6. После выбора режима измерения нажмите кнопку CONFIRM (подтверждение), прибор начнет измерение и результаты измерения будут отображаться на дисплее. Время счета можно плавно регулировать с помощью ручки GATE TIME.
  7. В режиме измерения частоты нажмите кнопку PERIOD, прибор начнет измерение периода колебаний и на дисплее отобразится результат измерений, режим измерения и измеряемая величина.
  8. При сбоях в работе прибора нажмите кнопку RESET или выключите и снова включите прибор.
  9. При отсутствии входного сигнала на дисплее может быть значение, отличное от нуля, что не является неисправностью и не влияет на точность измерений.

Индикация на дисплее AFC-2125 при неподключенном входе

Входной аналоговый тракт частотомера AFC-2125 является высокоомным участком цепи и, кроме того, данный частотомер имеет высокую чувствительность, что приводит к усилению всех посторонних (внешних) шумов при отсутствии сигнала на входе или при сигнале, значительно ниже уровня чувствительности. В связи с этим, при отсутствии подключения к входному разъему, показания частотомера будут непредсказуемые и изменяющиеся.

Данные показания при неподключенном входе закономерны и не являются признаком какой - либо неисправности прибора.
