Aktakom DSO-SoftV

ПО для виртуальных USB и LAN приборов

Aktakom DSO-SoftV

Краткие характеристики

Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L , сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

  1. Период
  2. Частота
  3. Время спада
  4. +Длительность импульса
  5. -Длительность импульса
  6. +Коэффициент заполнения
  7. -Коэффициент заполнения
  8. Впик.
  9. Вмакс.
  10. Вмин.
  11. Вамп.
  12. Вверш.
  13. Восн.
  14. Положительный выброс
  15. Отрицательный выброс
  16. Усреднение
  17. Вскз.
  18. Частота сигнала (параметры импульса)
  19. Задержа нарастания
  20. Задержка спада

Интерфейс

Программное обеспечение AKTAKOM DSO-SoftV имеет понятный и удобный интерфейс. К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно).

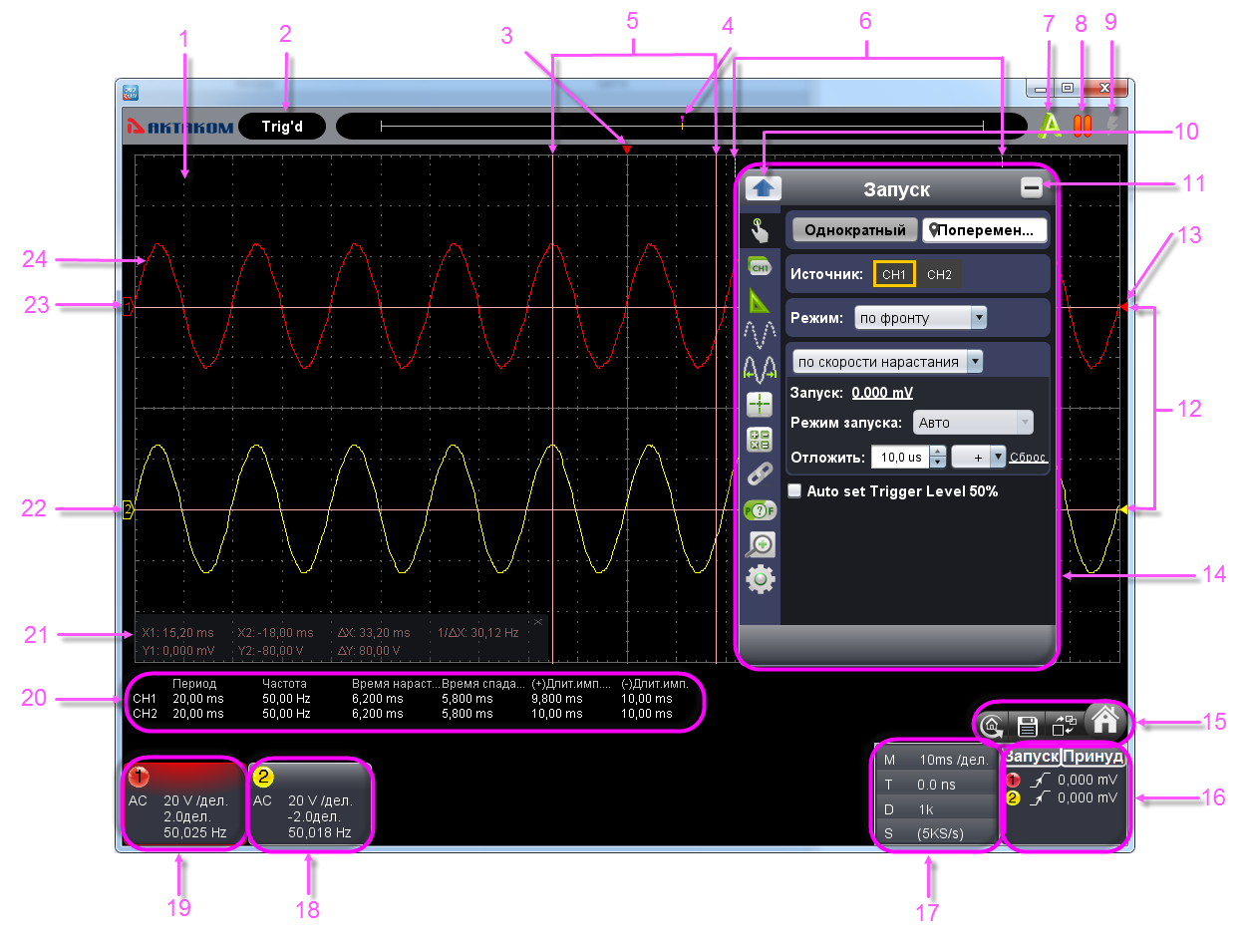

Главное окно осциллографа — масштабируемое и может работать в полноэкранном режиме.

  1. Область графической формы.
  2. Отображение состояния, нажмите, чтобы выбрать "Отключить", "Установка драйвера USB" или "Подключить LAN".
  3. Красный указатель указывает на горизонтальное положение для запуска.
  4. Указатель указывает на положение триггера во внутренней памяти.
  5. Измерить с курсорами.
  6. Две желтых пунктирные линии показывают размер расширенного окна просмотра.
  7. Автонастройка.
  8. Запускпауза.
  9. Однократный запуск.
  10. В главное меню.
  11. Скрыть меню.
  12. Измерение напряжения с курсорами.
  13. Красный указатель показывает положение уровня запуска для канала CH1 (желтый для CH2). Это может быть втянута вверх и вниз.
  14. Меню функций.
  15. Ярлыки сброса к заводским настройкам, сохранения осциллограммы, тройного вида и скрытия меню.
  16. Окно запуска.
  17. Окно захвата и периода.
  18. Окно канала 2.
  19. Окно канала 1.
  20. Отображение измерения соответствующего канала.
  21. Окно измерений курсоров.
  22. Желтый указатель показывает точку заземления базовую (нулевое положение точки) сигнала CH2. Если указатель не отображается, это означает, что канал выключен.
  23. Красный указатель показывает точку заземления базовую (нулевое положение точки) сигнала CH1. Если указатель не отображается, это означает, что канал выключен.
  24. График канала 1.



Автоматическая настройка на сигнал

По команде автоматической настройки программа будет пытаться автоматически подобрать оптимальные для поданного сигнала настройки прибора — горизонтальную и вертикальную развертку и уровень синхронизации.

Сохранение данных

Данные собранных осциллограмм программа может сохранять на диске компьютера в файлы форматов *.txt, *.csv, *.xls, *.bin. Также возможно записать текущую волну сигнала для последующего воспроизведения и анализа в файл формата *.cap. Предел размера сохраненного файла 4000М

Кроме того возможно сохранение в файл уже готового изображения полученных сигналов. С помощью соответствующей команды Вы можете сохранить изображение сигналов на графике в файл в формате *.bmp, *.gif, *.png.



Математическая обработка

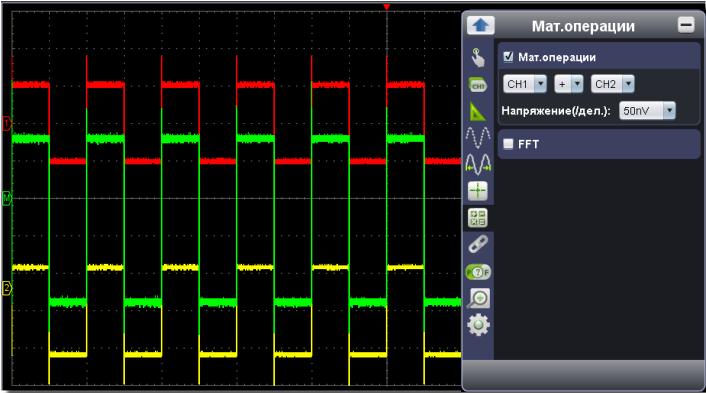

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов 1 и 2 и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Доступны следующие окна БПФ:

  1. Хемминга
  2. Прямоугольное
  3. Блэкмена
  4. Хэннинга



Режим мультиналожения

В программе предусмотрена возможность симуляции режима послесвечения аналогового осциллографа. Для этого при перерисовке основного графика новыми сигналами предыдущие не затираются, а гаснут постепенно, теряя яркость в соответствии с настройками длительности послесвечения.

Режим (безбумажного) самописца

Режим самописца качественно отличается от обычных режимов осциллографа тем, что чтение данных из прибора и их отображение производится в реальном времени.

Курсорные измерения

Пользователю AKTAKOM DSO-SoftV доступны курсорные измерения по 2 параметрам:

  1. Время
  2. Напряжение



Результаты выводятся в окне под графиком:

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.
