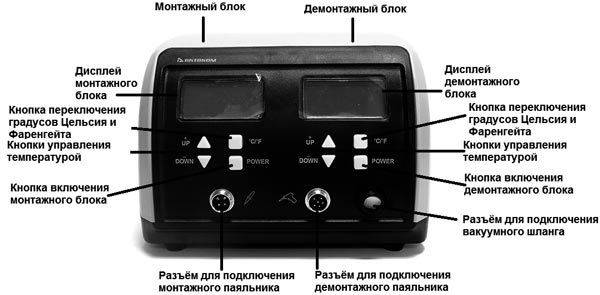

Органы управления ремонтной паяльной станции ASE-3107

Подготовка к работе с паяльной станцией ASE-3107

ВНИМАНИЕ! Перед настройкой станции проверьте, согласуется ли напряжение сети с напряжением указанным на корпусе паяльной станции.

Подготовка держателя паяльника и губки

ВНИМАНИЕ! Губка находится в сжатом состоянии. При смачивании водой она увеличится в размерах. Смочите губку водой и отожмите её досуха. Невыполнение этого требования может привести к повреждению наконечника паяльника.

1. Возьмите паяльник и поместите его в металлический держатель.
2. Увлажните водой чистящую губку и затем выжмите её насухо. Разгладьте губку и поместите её в металлический держатель.

Подключение паяльной станции

ВНИМАНИЕ! Перед подключением или отключением сетевого кабеля убедитесь, что выключатель питания на задней панели станции находится в положении «O». Невыполнение этого требования может привести к повреждению паяльной станции.

1. Подключите разъём соединительного кабеля монтажного и демонтажного паяльника к соответствующим разъёмам на корпусе паяльной станции.
2. Подсоедините вакуумный шланг демонтажного паяльника к соответствующему разъёму.
3. Подключите кабель питания к разъёму на задней панели станции.

Порядок работы с ремонтной паяльной станцией ASE-3107

1. Включите питание, переведя выключатель на задней панели станции в положение «I» – на обоих дисплеях отобразится надпись OFF.
2. Нажмите и удерживайте кнопку POWER соответствующего блока паяльной станции. Дисплей включится и отобразит значение заданной температуры.
3. Кнопкой °С/°F выберите единицы измерения температуры °С или °F.
4. Кнопками UP+ и DOWN- введите необходимое значение температуры в строке SET.
5. В строке TEMP температура начнёт приближаться к заданному в строке SET значению. Индикатор нагрева HEAT ON будет гореть
6. Когда температура достигнет установленного значения и стабилизируется, индикатор нагрева HEAT ON погаснет.
7. Когда разница между фактической температурой и точкой на кончике пайки отличается более чем на ±10 °С, будет отображаться индикатор WAIT. Это означает, что система электронного контроля стабилизирует температуру. Прекратите пайку, дождитесь момента, когда индикатор WAIT исчезнет, и только затем продолжите пайку.
8. После стабилизации температуры, приложите наконечник монтажного паяльника к месту монтажа или наконечника демонтажного паяльника к месту демонтажа на печатной плате для расплавки припоя.

ВНИМАНИЕ! При демонтажных работах никогда не прикасайтесь наконечником непосредственно к самой плате. Чтобы убедиться, что весь припой расплавлен, осмотрите внутреннюю поверхность отверстия и обратную сторону печатной платы. Если эти действия выполнить затруднительно, попытайтесь медленно пошевелить ножку демонтируемого электронного компонента при помощи наконечника, если ножка шевелится - значит, припой плавится.

Никогда не шевелите ножку компонента с усилием, если она не шевелится легко, значит припой ещё не полностью расплавился.

После того как Вы убедились, что припой полностью расплавлен, соберите припой путём нажатия на пусковую кнопку демонтажного паяльника.

После сбора всего припоя, охладите место демонтажа, для предотвращения повторного спаивания.

Никогда не оставляйте припой внутри отверстий печатной платы.

При неисправности нагревательного элемента, датчика температуры или его цепи, на дисплее появится ERROR

ASE-3107 Многофункциональная ремонтная паяльная станция - вид спереди

ASE-3107 Многофункциональная ремонтная паяльная станция - аксессуары

ASE-3107 Многофункциональная ремонтная паяльная станция - вид сзади
